QSM70

Pos

Artikel

Ekstra info

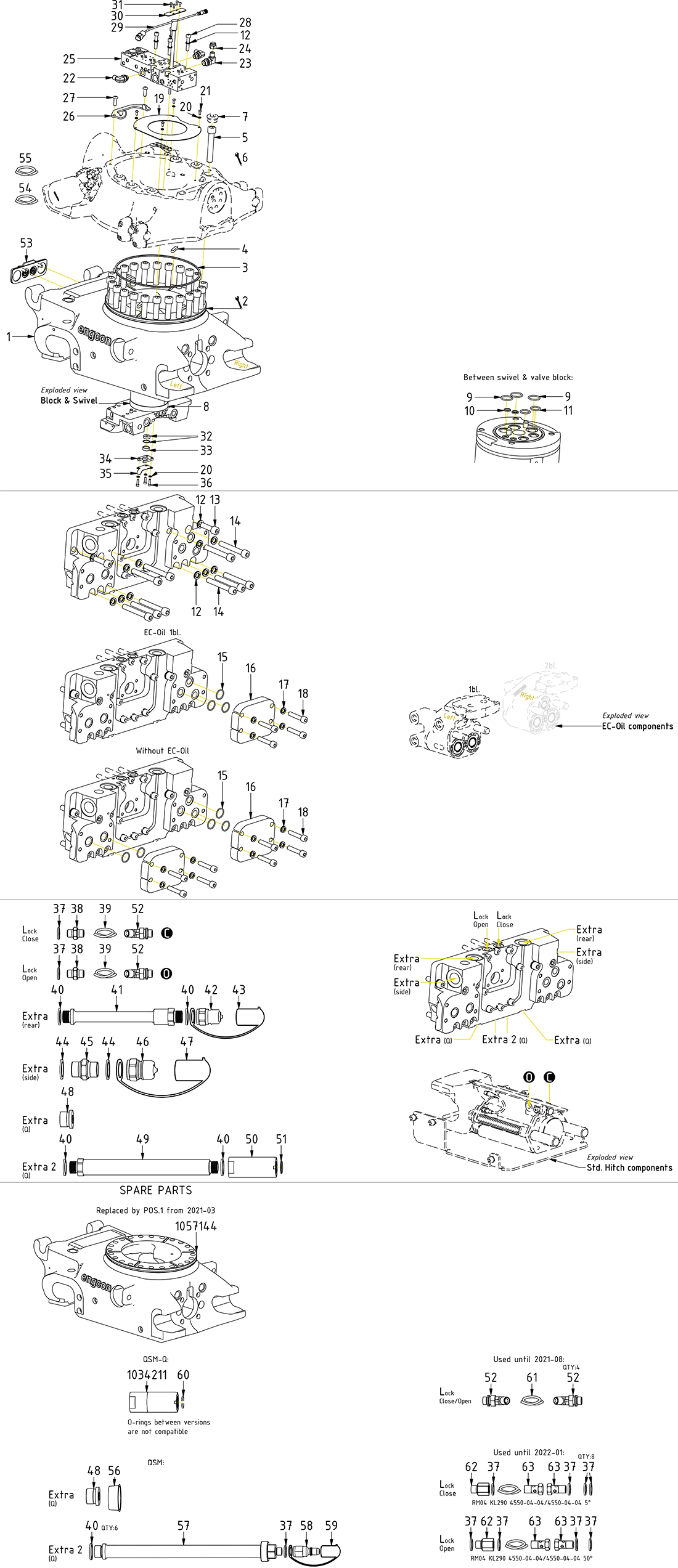

Nummer på tegningen

Pris (ekskl. moms)

Slip ring-QSM70-EC226 M12

Article no: 1048341

Position29

Nummer på tegningen1

Slip ring-QSM70-EC226 M12

Article no: 1048341

Mount with marine silicone

Hose

Article no: 7000957

Position55

Nummer på tegningen1

Hose

Article no: 7000957

Quick hitch QSM70 V3 EC226/326 cast

Article no: 1061736

Position1

Nummer på tegningen1

Quick hitch QSM70 V3 EC226/326 cast

Article no: 1061736

Cover Swivel EC226/326 QSM

Article no: 1052680

Position19

Nummer på tegningen1

Cover Swivel EC226/326 QSM

Article no: 1052680

Swivel 7-channel QSM with connection block QSM70 EC226 iron

Article no: 1052682

Position8

Nummer på tegningen1

Swivel 7-channel QSM with connection block QSM70 EC226 iron

Article no: 1052682

Hose

Article no: 7000958

Position54

Nummer på tegningen1

Hose

Article no: 7000958

Swivel stop QSM EC219-EC226

Article no: 1045935

Position26

Nummer på tegningen1

Swivel stop QSM EC219-EC226

Article no: 1045935

Screw MC6S 10x35 12.9 untreated ISO4762

Article no: 610494

Position13

Nummer på tegningen2

Screw MC6S 10x35 12.9 untreated ISO4762

Article no: 610494

Screw MC6S 10x70 12.9 ZFSHL ISO4762

Article no: 6000110

Position14

Nummer på tegningen10

Screw MC6S 10x70 12.9 ZFSHL ISO4762

Article no: 6000110

O-ring 18,77x1,78 NBR 90 shore

Article no: 710981

Position15

Nummer på tegningen5

O-ring 18,77x1,78 NBR 90 shore

Article no: 710981

Cover plate ECO under QSM70

Article no: 1048075

Position16

Nummer på tegningen2

Cover plate ECO under QSM70

Article no: 1048075

Adapter tube extra 1/2"-1/2" QSM70-steel

Article no: 1050650

Position49

Nummer på tegningen2

Adapter tube extra 1/2"-1/2" QSM70-steel

Article no: 1050650

Coupling ECO QSD/QSM 1/2" female V3

Article no: 1055420

Position50

Nummer på tegningen2

Coupling ECO QSD/QSM 1/2" female V3

Article no: 1055420

Loxeal 83-52. (POS.51 included)

Adapter 402-04-04 45°

Article no: 7000104

Position52

Nummer på tegningen2

Adapter 402-04-04 45°

Article no: 7000104

Cover plate GRD/SWD Coupling - QSM70 magnet

Article no: 1049358

Position53

Nummer på tegningen1

Cover plate GRD/SWD Coupling - QSM70 magnet

Article no: 1049358

Protection Plug HECO70 hydraulic

Article no: 7000156

Position56

Nummer på tegningen2

Protection Plug HECO70 hydraulic

Article no: 7000156

Adapter extra Bolted GRD 1/2"-1/4" 305mm QSM70-steel

Article no: 1049234

Position57

Nummer på tegningen2

Adapter extra Bolted GRD 1/2"-1/4" 305mm QSM70-steel

Article no: 1049234

Adapter tube extra 1/2" QSM70 182mm

Article no: 1057150

Position41

Nummer på tegningen2

Adapter tube extra 1/2" QSM70 182mm

Article no: 1057150

Dust protection 1/4" male 2526

Article no: 790119

Position59

Nummer på tegningen2

Dust protection 1/4" male 2526

Article no: 790119

Hose

Article no: 742649

Position39

Nummer på tegningen2

Hose

Article no: 742649

O-ring 7,66x1,68 square NBR 70 shore NG4

Article no: 7000579

Position10

Nummer på tegningen2

O-ring 7,66x1,68 square NBR 70 shore NG4

Article no: 7000579

Valve block QSM-steel

Article no: 1049297

Position25

Nummer på tegningen1

Valve block QSM-steel

Article no: 1049297

Protective cover 0301550600

Article no: 711626

Position24

Nummer på tegningen1

Protective cover 0301550600

Article no: 711626

Screw MC6S 10x55 12.9 ZFSHL ISO4762

Article no: 612022

Position28

Nummer på tegningen4

Screw MC6S 10x55 12.9 ZFSHL ISO4762

Article no: 612022

Torque: 79Nm Tighten in cross pattern

Cover plate Slip ring QSM

Article no: 1050384

Position30

Nummer på tegningen1

Cover plate Slip ring QSM

Article no: 1050384

Rubber buffer Ø25,5/10 L7,5 Slip ring QSM

Article no: 1046691

Position32

Nummer på tegningen1

Rubber buffer Ø25,5/10 L7,5 Slip ring QSM

Article no: 1046691

Use the outer ring. Washer down

Spacer ring-Slip ring QSM

Article no: 1046692

Position33

Nummer på tegningen1

Spacer ring-Slip ring QSM

Article no: 1046692

Plate Slip ring QSM

Article no: 1046689

Position34

Nummer på tegningen1

Plate Slip ring QSM

Article no: 1046689

Plate Steering cable Slip ring QSM

Article no: 1046694

Position35

Nummer på tegningen1

Plate Steering cable Slip ring QSM

Article no: 1046694

Screw K6S 6x14 10.9 FZB ISO7380

Article no: 6000242

Position21

Nummer på tegningen4

Screw K6S 6x14 10.9 FZB ISO7380

Article no: 6000242

Screw K6S 10x30H 10.9 FZB ISO7380

Article no: 6000193

Position27

Nummer på tegningen2

Screw K6S 10x30H 10.9 FZB ISO7380

Article no: 6000193

Loxeal 83-52

O-ring 14x1,78 NBR 70 shore

Article no: 710975

Position11

Nummer på tegningen2

O-ring 14x1,78 NBR 70 shore

Article no: 710975

O-ring 17,17x1,78 NBR 70 shore

Article no: 710977

Position9

Nummer på tegningen3

O-ring 17,17x1,78 NBR 70 shore

Article no: 710977

Quick coupling 3/4" male 7520

Article no: 790193

Position46

Nummer på tegningen2

Quick coupling 3/4" male 7520

Article no: 790193

Dust protection 3/4" Coupling-male 7526

Article no: 790195

Position47

Nummer på tegningen2

Dust protection 3/4" Coupling-male 7526

Article no: 790195

Plug-RP M36x2 DIN 908 FZB

Article no: 650408

Position7

Nummer på tegningen6

Plug-RP M36x2 DIN 908 FZB

Article no: 650408

Part of rotator frame

Dust protection 1/2" male 5026

Article no: 790121

Position43

Nummer på tegningen2

Dust protection 1/2" male 5026

Article no: 790121

Quick coupling 1/2" male 5020

Article no: 790115

Position42

Nummer på tegningen2

Quick coupling 1/2" male 5020

Article no: 790115

Feather key 10x8x50 C45 EC05B,EC15,EC20,EC214,EC219,EC226

Article no: 650102

Position4

Nummer på tegningen6

Feather key 10x8x50 C45 EC05B,EC15,EC20,EC214,EC219,EC226

Article no: 650102

O-ring 17,17x1,78 PU/90 - ECO60 1/2"

Article no: 710913

Position60

Nummer på tegningen2

O-ring 17,17x1,78 PU/90 - ECO60 1/2"

Article no: 710913

Used until 2020-01 Separate seal kit: 7000046

Quick coupling 1/4" male 2520

Article no: 790111

Position58

Nummer på tegningen2

Quick coupling 1/4" male 2520

Article no: 790111

Screw MC6S 6x20 8.8 FZB ISO4762

Article no: 610310

Position36

Nummer på tegningen3

Screw MC6S 6x20 8.8 FZB ISO4762

Article no: 610310

Adapter 401-06-08 90°

Article no: 710157

Position23

Nummer på tegningen1

Adapter 401-06-08 90°

Article no: 710157

Assemble before valve block

O-ring 319,3x5,7 - Quick hitch EC10/EC219/EC226

Article no: 710908

Position3

Nummer på tegningen1

O-ring 319,3x5,7 - Quick hitch EC10/EC219/EC226

Article no: 710908

Washer NL6-DPE 6,5x10,8x1,7

Article no: 611039

Position20

Nummer på tegningen7

Washer NL6-DPE 6,5x10,8x1,7

Article no: 611039

Adapter 236-04-04

Article no: 1013885

Position62

Nummer på tegningen2

Adapter 236-04-04

Article no: 1013885

Screw MC6S 5x10 12.9 untreated ISO4762

Article no: 610594

Position31

Nummer på tegningen4

Screw MC6S 5x10 12.9 untreated ISO4762

Article no: 610594

Screw MC6S 8x40 12.9 ZFSHL ISO4762

Article no: 6000145

Position18

Nummer på tegningen8

Screw MC6S 8x40 12.9 ZFSHL ISO4762

Article no: 6000145

Plug VSTIR34ED 3/4"

Article no: 711532

Position48

Nummer på tegningen2

Plug VSTIR34ED 3/4"

Article no: 711532

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

Position12

Nummer på tegningen16

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

Screw MC6S 20x120 12.9 untreated ISO4762

Article no: 610558

Position5

Nummer på tegningen24

Screw MC6S 20x120 12.9 untreated ISO4762

Article no: 610558

Torque: 649Nm

Adapter 136-12-12

Article no: 710126

Position45

Nummer på tegningen2

Adapter 136-12-12

Article no: 710126

Seal washer GBR08 1/2"

Article no: 710704

Position40

Nummer på tegningen8

Seal washer GBR08 1/2"

Article no: 710704

Seal washer GBR12 3/4"

Article no: 710706

Position44

Nummer på tegningen4

Seal washer GBR12 3/4"

Article no: 710706

Adapter 138-04-29 ( compact 136-04-04 )

Article no: 710135

Position38

Nummer på tegningen2

Adapter 138-04-29 ( compact 136-04-04 )

Article no: 710135

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

Position17

Nummer på tegningen8

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

Flat seal for ECO 1/2" V3

Article no: 1050018

Position51

Nummer på tegningen2

Flat seal for ECO 1/2" V3

Article no: 1050018

Banjo bolt 4451-04

Article no: 710271

Position63

Nummer på tegningen4

Banjo bolt 4451-04

Article no: 710271

Adapter 401-06-06 90°

Article no: 710152

Position22

Nummer på tegningen2

Adapter 401-06-06 90°

Article no: 710152

Assemble before valve block

Seal washer GBR04 1/4"

Article no: 710702

Position37

Nummer på tegningen2

Seal washer GBR04 1/4"

Article no: 710702
