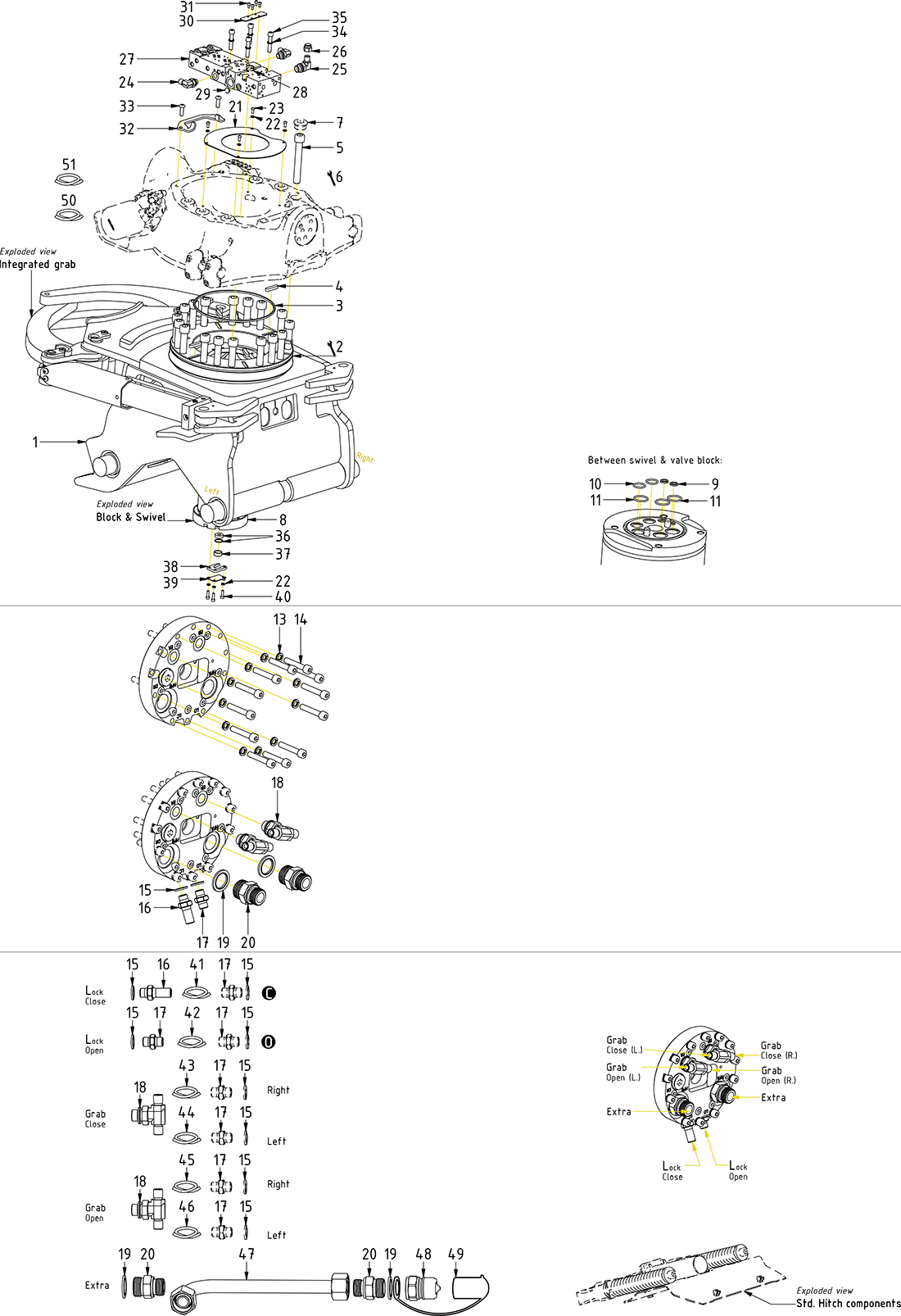

QSM CW30 GR20

Pos

Artikel

Extra Info

Antal i ritning

Pris (exkl. moms)

Screw MC6S 8x45 12.9 Geomet ISO4762

Article no: 6000399

Position14

Antal i ritning12

Logga in för att se pris

Screw MC6S 8x45 12.9 Geomet ISO4762

Article no: 6000399

Logga in för att se pris

Adapter 401-06-06 90°

Article no: 710152

Position24

Antal i ritning2

Logga in för att se pris

Adapter 401-06-06 90°

Article no: 710152

Assemble before valve block

Logga in för att se pris

Screw MC6S 10x55 12.9 ZFSHL ISO4762

Article no: 612022

Position35

Antal i ritning4

Logga in för att se pris

Screw MC6S 10x55 12.9 ZFSHL ISO4762

Article no: 612022

Torque: 79Nm Tighten in cross pattern

Logga in för att se pris

Adapter bulkhead extended 1260-08-45

Article no: 710263

Position56

Antal i ritning1

Logga in för att se pris

Adapter bulkhead extended 1260-08-45

Article no: 710263

Drain

Logga in för att se pris

Adapter bulkhead 1260-04-04

Article no: 710240

Position16

Antal i ritning1

Logga in för att se pris

Adapter bulkhead 1260-04-04

Article no: 710240

Logga in för att se pris

Nut bulkhead adapter 1270-06

Article no: 710252

Position55

Antal i ritning1

Logga in för att se pris

Nut bulkhead adapter 1270-06

Article no: 710252

Drain

Logga in för att se pris

Screw K6S 6x14 10.9 FZB ISO7380

Article no: 6000242

Position23

Antal i ritning4

Logga in för att se pris

Screw K6S 6x14 10.9 FZB ISO7380

Article no: 6000242

Logga in för att se pris

Quick coupling 1/2" male 5020

Article no: 790115

Position57

Antal i ritning1

Logga in för att se pris

Quick coupling 1/2" male 5020

Article no: 790115

Drain

Logga in för att se pris

Dust protection 1/2" male 5026

Article no: 790121

Position58

Antal i ritning1

Logga in för att se pris

Dust protection 1/2" male 5026

Article no: 790121

Drain

Logga in för att se pris

O-ring 17,17x1,78 NBR 70 shore

Article no: 710977

Position11

Antal i ritning3

Logga in för att se pris

O-ring 17,17x1,78 NBR 70 shore

Article no: 710977

Logga in för att se pris

Screw MC6S 5x10 12.9 untreated ISO4762

Article no: 610594

Position31

Antal i ritning4

Logga in för att se pris

Screw MC6S 5x10 12.9 untreated ISO4762

Article no: 610594

Logga in för att se pris

Rubber buffer Ø25,5/10 L7,5 Slip ring QSM

Article no: 1046691

Position36

Antal i ritning1

Logga in för att se pris

Rubber buffer Ø25,5/10 L7,5 Slip ring QSM

Article no: 1046691

Use the outer ring. Washer down

Logga in för att se pris

Spacer ring-Slip ring QSM

Article no: 1046692

Position37

Antal i ritning1

Logga in för att se pris

Spacer ring-Slip ring QSM

Article no: 1046692

Logga in för att se pris

Screw MC6S 6x20 8.8 FZB ISO4762

Article no: 610310

Position40

Antal i ritning3

Logga in för att se pris

Screw MC6S 6x20 8.8 FZB ISO4762

Article no: 610310

Logga in för att se pris

O-ring 7,66x1,68 square NBR 70 shore NG4

Article no: 7000579

Position9

Antal i ritning2

Logga in för att se pris

O-ring 7,66x1,68 square NBR 70 shore NG4

Article no: 7000579

Logga in för att se pris

Protective cover 0301550600

Article no: 711626

Position26

Antal i ritning1

Logga in för att se pris

Protective cover 0301550600

Article no: 711626

Logga in för att se pris

Adapter 401-06-08 90°

Article no: 710157

Position25

Antal i ritning1

Logga in för att se pris

Adapter 401-06-08 90°

Article no: 710157

Assemble before valve block

Logga in för att se pris

Feather key 10x8x50 C45 EC05B,EC15,EC20,EC214,EC219,EC226

Article no: 650102

Position4

Antal i ritning6

Logga in för att se pris

Feather key 10x8x50 C45 EC05B,EC15,EC20,EC214,EC219,EC226

Article no: 650102

Logga in för att se pris

O-ring 14x1,78 NBR 70 shore

Article no: 710975

Position10

Antal i ritning2

Logga in för att se pris

O-ring 14x1,78 NBR 70 shore

Article no: 710975

Logga in för att se pris

Plate Steering cable Slip ring QSM

Article no: 1046694

Position39

Antal i ritning1

Logga in för att se pris

Plate Steering cable Slip ring QSM

Article no: 1046694

Logga in för att se pris

Plate Slip ring QSM

Article no: 1046689

Position38

Antal i ritning1

Logga in för att se pris

Plate Slip ring QSM

Article no: 1046689

Logga in för att se pris

Cover plate Slip ring QSM

Article no: 1050384

Position30

Antal i ritning1

Logga in för att se pris

Cover plate Slip ring QSM

Article no: 1050384

Logga in för att se pris

O-ring 249,3x5,7 NBR 70 shore Quick hitch EC214

Article no: 712424

Position3

Antal i ritning1

Logga in för att se pris

O-ring 249,3x5,7 NBR 70 shore Quick hitch EC214

Article no: 712424

Logga in för att se pris

Swivel 7-channel QSM with connection block QS80/CW30/40

Article no: 1072872

Position8

Antal i ritning1

Logga in för att se pris

Swivel 7-channel QSM with connection block QS80/CW30/40

Article no: 1072872

Logga in för att se pris

Adapter 403-04-06

Article no: 712224

Position18

Antal i ritning2

Logga in för att se pris

Adapter 403-04-06

Article no: 712224

Logga in för att se pris

Dust protection 3/4" Coupling-male 7526

Article no: 790195

Position49

Antal i ritning2

Logga in för att se pris

Dust protection 3/4" Coupling-male 7526

Article no: 790195

Logga in för att se pris

Quick coupling 3/4" male 7520

Article no: 790193

Position48

Antal i ritning2

Logga in för att se pris

Quick coupling 3/4" male 7520

Article no: 790193

Logga in för att se pris

O-ring 21,95x1,78 NBR 70 shore

Article no: 710983

Position28

Antal i ritning2

Logga in för att se pris

O-ring 21,95x1,78 NBR 70 shore

Article no: 710983

(Incl. with valve block)

Logga in för att se pris

Valve block QSM-steel

Article no: 1049297

Position27

Antal i ritning1

Logga in för att se pris

Valve block QSM-steel

Article no: 1049297

Logga in för att se pris

Plastic plug KS 15 G 1/4"

Article no: 7001983

Position29

Antal i ritning1

Logga in för att se pris

Plastic plug KS 15 G 1/4"

Article no: 7001983

(Incl. with valve block)

Logga in för att se pris

Plug-RP M36x2 DIN 908 FZB

Article no: 650408

Position7

Antal i ritning6

Logga in för att se pris

Plug-RP M36x2 DIN 908 FZB

Article no: 650408

Part of rotator frame

Logga in för att se pris

Screw K6S 10x30H 10.9 FZB ISO7380

Article no: 6000193

Position33

Antal i ritning2

Logga in för att se pris

Screw K6S 10x30H 10.9 FZB ISO7380

Article no: 6000193

Loxeal 83-52

Logga in för att se pris

Swivel stop QSM EC219-EC226

Article no: 1045935

Position32

Antal i ritning1

Logga in för att se pris

Swivel stop QSM EC219-EC226

Article no: 1045935

Logga in för att se pris

Pipe extra QS80 QSM/CW30,40 QSM

Article no: 1072343

Position47

Antal i ritning2

Logga in för att se pris

Pipe extra QS80 QSM/CW30,40 QSM

Article no: 1072343

Logga in för att se pris

Adapter - cutting ring M30x2 - G3/4

Article no: 7001855

Position20

Antal i ritning4

Logga in för att se pris

Adapter - cutting ring M30x2 - G3/4

Article no: 7001855

Logga in för att se pris

Hose

Article no: 7000958

Position50

Antal i ritning1

Logga in för att se pris

Hose

Article no: 7000958

Logga in för att se pris

Hose

Article no: 7000957

Position51

Antal i ritning1

Logga in för att se pris

Hose

Article no: 7000957

Logga in för att se pris

Cover Swivel EC226/326 QSM

Article no: 1052680

Position21

Antal i ritning1

Logga in för att se pris

Cover Swivel EC226/326 QSM

Article no: 1052680

Logga in för att se pris

Screw MC6S 20x140 12.9 untreated ISO4762

Article no: 610561

Position5

Antal i ritning18

Logga in för att se pris

Screw MC6S 20x140 12.9 untreated ISO4762

Article no: 610561

Torque: 649Nm

Logga in för att se pris

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

Position34

Antal i ritning8

Logga in för att se pris

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

Logga in för att se pris

Adapter 138-04-29 ( compact 136-04-04 )

Article no: 710135

Position17

Antal i ritning7

Logga in för att se pris

Adapter 138-04-29 ( compact 136-04-04 )

Article no: 710135

QTY: 4 part of integrated grab

Logga in för att se pris

Washer NL6-DPE 6,5x10,8x1,7

Article no: 611039

Position22

Antal i ritning7

Logga in för att se pris

Washer NL6-DPE 6,5x10,8x1,7

Article no: 611039

Logga in för att se pris

Seal washer GBR04 1/4"

Article no: 710702

Position15

Antal i ritning8

Logga in för att se pris

Seal washer GBR04 1/4"

Article no: 710702

QTY: 4 part of integrated grab

Logga in för att se pris

Adapter 136-08-08

Article no: 710108

Position53

Antal i ritning1

Logga in för att se pris

Adapter 136-08-08

Article no: 710108

Drain

Logga in för att se pris

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

Position13

Antal i ritning12

Logga in för att se pris

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

Logga in för att se pris

Seal washer GBR12 3/4"

Article no: 710706

Position19

Antal i ritning4

Logga in för att se pris

Seal washer GBR12 3/4"

Article no: 710706

Logga in för att se pris

Seal washer GBR08 1/2"

Article no: 710704

Position52

Antal i ritning2

Logga in för att se pris

Seal washer GBR08 1/2"

Article no: 710704

Drain. Remove plug fr. connectionbl.
