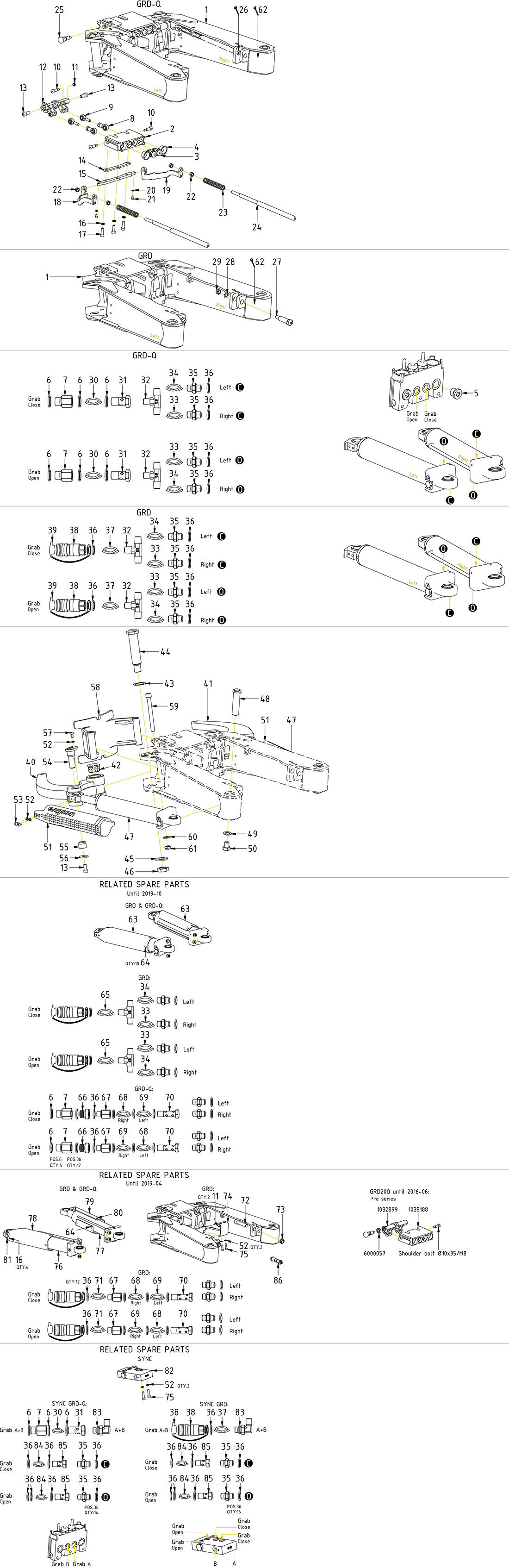

GRD60 (GRD20) - used until 2023-02

Pos

Artikel

Extra Info

Antal i ritning

Pris (exkl. moms)

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

Position16

Antal i ritning3

Logga in för att se pris

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

Logga in för att se pris

Screw MC6S 20x80 12.9 ZFSHL ISO4762

Article no: 6000167

Position72

Antal i ritning2

Logga in för att se pris

Screw MC6S 20x80 12.9 ZFSHL ISO4762

Article no: 6000167

Replaced by POS.27-29 2019-04

Logga in för att se pris

Washer BRB FZB 13x40x4 DIN522

Article no: 6000056

Position56

Antal i ritning2

Logga in för att se pris

Washer BRB FZB 13x40x4 DIN522

Article no: 6000056

Logga in för att se pris

Sleeve axle grab cylinder against Grab arm GRD45/50/60/70

Article no: 1034641

Position55

Antal i ritning2

Logga in för att se pris

Sleeve axle grab cylinder against Grab arm GRD45/50/60/70

Article no: 1034641

Logga in för att se pris

Grab guard 20-complete-right V2

Article no: 1008190K

Position79

Antal i ritning1

Logga in för att se pris

Grab guard 20-complete-right V2

Article no: 1008190K

Replaced by POS.63 from 2019-04

Logga in för att se pris

Adapter 234-06-04

Article no: 710235

Position66

Antal i ritning2

Logga in för att se pris

Adapter 234-06-04

Article no: 710235

Used until 2019-10

Logga in för att se pris

Carrier Left GRD60 V3

Article no: 1055560

Position18

Antal i ritning1

Logga in för att se pris

Carrier Left GRD60 V3

Article no: 1055560

Logga in för att se pris

Screw MC6S 8x16H 12.9 ZFSHL ISO4762

Article no: 610432

Position57

Antal i ritning2

Logga in för att se pris

Screw MC6S 8x16H 12.9 ZFSHL ISO4762

Article no: 610432

Logga in för att se pris

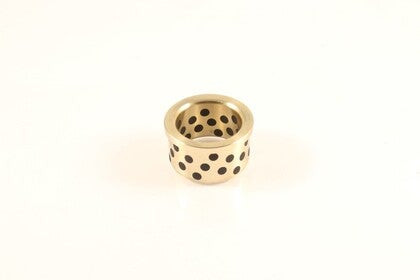

Bushing BWG-F 40/50/55/5x30

Article no: 631001

Position42

Antal i ritning4

Logga in för att se pris

Bushing BWG-F 40/50/55/5x30

Article no: 631001

Logga in för att se pris

Grab guard 20-complete-left V2

Article no: 1008181K

Position78

Antal i ritning1

Logga in för att se pris

Grab guard 20-complete-left V2

Article no: 1008181K

Replaced by POS.63 from 2019-04

Logga in för att se pris

Banjo bolt 4451-04

Article no: 710271

Position85

Antal i ritning1

Logga in för att se pris

Banjo bolt 4451-04

Article no: 710271

Logga in för att se pris

Adapter 138-04-29 ( compact 136-04-04 )

Article no: 710135

Position35

Antal i ritning4

Logga in för att se pris

Adapter 138-04-29 ( compact 136-04-04 )

Article no: 710135

Logga in för att se pris

Expander bolt GRD60

Article no: 1051160

Position86

Antal i ritning2

Logga in för att se pris

Expander bolt GRD60

Article no: 1051160

Spare part use only

Logga in för att se pris

Hydraulic block ECO GRD60 V2

Article no: 1055206

Position2

Antal i ritning1

Logga in för att se pris

Hydraulic block ECO GRD60 V2

Article no: 1055206

Logga in för att se pris

Plug VSTIR12ED 1/2"

Article no: 711500

Position5

Antal i ritning2

Logga in för att se pris

Plug VSTIR12ED 1/2"

Article no: 711500

Logga in för att se pris

Dust protection 1/4" Coupling-female 2516

Article no: 790116

Position39

Antal i ritning2

Logga in för att se pris

Dust protection 1/4" Coupling-female 2516

Article no: 790116

Logga in för att se pris

Screw MC6S 10x30 12.9 ZFSHL ISO4762

Article no: 612018

Position17

Antal i ritning3

Logga in för att se pris

Screw MC6S 10x30 12.9 ZFSHL ISO4762

Article no: 612018

Logga in för att se pris

Grab arm GRD60 right

Article no: 1031147

Position41

Antal i ritning1

Logga in för att se pris

Grab arm GRD60 right

Article no: 1031147

(POS.42 incl.)

Logga in för att se pris

Banjo bolt 4450-04-00 extended

Article no: 712214

Position70

Antal i ritning2

Logga in för att se pris

Banjo bolt 4450-04-00 extended

Article no: 712214

Used until 2019-10

Logga in för att se pris

Hose

Article no: 7000889

Position33

Antal i ritning2

Logga in för att se pris

Hose

Article no: 7000889

Logga in för att se pris

Lock arm GRD60

Article no: 1034056

Position24

Antal i ritning2

Logga in för att se pris

Lock arm GRD60

Article no: 1034056

Logga in för att se pris

Washer NL6-DPE 6,5x10,8x1,7

Article no: 611039

Position20

Antal i ritning2

Logga in för att se pris

Washer NL6-DPE 6,5x10,8x1,7

Article no: 611039

Logga in för att se pris

Flow distributor SYNC GRD45/50, 60, 70 complete

Article no: 7000840

Position82

Antal i ritning1

Logga in för att se pris

Flow distributor SYNC GRD45/50, 60, 70 complete

Article no: 7000840

Logga in för att se pris

Locking pin GRD60-GRD70

Article no: 1050735

Position27

Antal i ritning2

Logga in för att se pris

Locking pin GRD60-GRD70

Article no: 1050735

Logga in för att se pris

Protection Plug TECO60 hydraulic

Article no: 7000154

Position4

Antal i ritning2

Logga in för att se pris

Protection Plug TECO60 hydraulic

Article no: 7000154

Logga in för att se pris

Nut M6M M16 NYLOC 8. FZB (A2K) DIN 985 NV24

Article no: 610926

Position61

Antal i ritning2

Logga in för att se pris

Nut M6M M16 NYLOC 8. FZB (A2K) DIN 985 NV24

Article no: 610926

Logga in för att se pris

Axle Grab arm GRD60

Article no: 1032840

Position44

Antal i ritning2

Logga in för att se pris

Axle Grab arm GRD60

Article no: 1032840

Torque: 649Nm

Logga in för att se pris

Screw MC6S 12x25H 12.9 ZFSHL ISO4762

Article no: 6000164

Position13

Antal i ritning4

Logga in för att se pris

Screw MC6S 12x25H 12.9 ZFSHL ISO4762

Article no: 6000164

Loxeal 83-52

Logga in för att se pris

Washer BRB FZB 31x56x4 ISO7090

Article no: 6000053

Position45

Antal i ritning2

Logga in för att se pris

Washer BRB FZB 31x56x4 ISO7090

Article no: 6000053

Logga in för att se pris

Banjo bolt 4451-06

Article no: 710272

Position31

Antal i ritning2

Logga in för att se pris

Banjo bolt 4451-06

Article no: 710272

Logga in för att se pris

Carrier Right GRD60 V3

Article no: 1055562

Position19

Antal i ritning1

Logga in för att se pris

Carrier Right GRD60 V3

Article no: 1055562

Logga in för att se pris

Axle grab cylinder against Grab arm GRD45/50/60/70

Article no: 1034640

Position54

Antal i ritning2

Logga in för att se pris

Axle grab cylinder against Grab arm GRD45/50/60/70

Article no: 1034640

Logga in för att se pris

Hose - GRD60 - short

Article no: 7000169

Position68

Antal i ritning1

Logga in för att se pris

Hose - GRD60 - short

Article no: 7000169

Used until 2019-10

Logga in för att se pris

Spring lock arm GRD60/GRD70/SWD60

Article no: 1038209

Position23

Antal i ritning2

Logga in för att se pris

Spring lock arm GRD60/GRD70/SWD60

Article no: 1038209

Logga in för att se pris

Shim GRD60 56x40,5x1

Article no: 1042067

Position43

Antal i ritning4

Logga in för att se pris

Shim GRD60 56x40,5x1

Article no: 1042067

Also used between grab arm and grab frame if required

Logga in för att se pris

Washer BRB FZB 17x30x3 ISO7089

Article no: 611009

Position60

Antal i ritning2

Logga in för att se pris

Washer BRB FZB 17x30x3 ISO7089

Article no: 611009

Logga in för att se pris

Nut M6LM low 8. FZB M20

Article no: 610928

Position73

Antal i ritning2

Logga in för att se pris

Nut M6LM low 8. FZB M20

Article no: 610928

Replaced by POS.27-29 2019-04

Logga in för att se pris

Screw MLC6S 8x16 10.9 FZB DIN7984

Article no: 6000220

Position53

Antal i ritning4

Logga in för att se pris

Screw MLC6S 8x16 10.9 FZB DIN7984

Article no: 6000220

Logga in för att se pris

Eccenter GRD60,SWD60 ECO

Article no: 1037048

Position12

Antal i ritning1

Logga in för att se pris

Eccenter GRD60,SWD60 ECO

Article no: 1037048

Logga in för att se pris

Hose

Article no: 7000181

Position71

Antal i ritning2

Logga in för att se pris

Hose

Article no: 7000181

Used until 2019-04

Logga in för att se pris

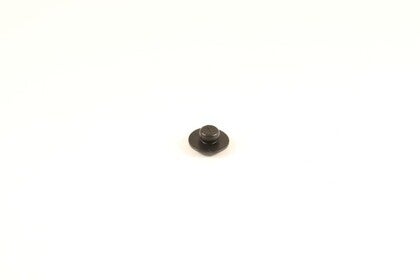

Spacer-Plastic 1,2mm

Article no: 400635

Position64

Antal i ritning2

Logga in för att se pris

Spacer-Plastic 1,2mm

Article no: 400635

(Incl. in cover)

Logga in för att se pris

Grab guard GRD60/GRD70-right/left-steel

Article no: 1051150

Position63

Antal i ritning2

Logga in för att se pris

Grab guard GRD60/GRD70-right/left-steel

Article no: 1051150

Replaced by POS.51 from 2019-07

Logga in för att se pris

Link head M10/Ø10 Male, 42mm

Article no: 1033283

Position9

Antal i ritning2

Logga in för att se pris

Link head M10/Ø10 Male, 42mm

Article no: 1033283

Unscrew 4,5 turns from bottomed

Logga in för att se pris

Coupling ECO45/50 3/8" male - top bracket V2

Article no: 1028873

Position3

Antal i ritning2

Logga in för att se pris

Coupling ECO45/50 3/8" male - top bracket V2

Article no: 1028873

Torque: 60Nm

Logga in för att se pris

Washer BRB FZB 21x36x3 ISO7089

Article no: 611010

Position49

Antal i ritning2

Logga in för att se pris

Washer BRB FZB 21x36x3 ISO7089

Article no: 611010

Logga in för att se pris

Hose

Article no: 7001034

Position37

Antal i ritning2

Logga in för att se pris

Hose

Article no: 7001034

Logga in för att se pris

Adapter 236-04-04

Article no: 1013885

Position67

Antal i ritning2

Logga in för att se pris

Adapter 236-04-04

Article no: 1013885

Used until 2019-10

Logga in för att se pris

Grab cylinder GRD60 left

Article no: 1035017

Position76

Antal i ritning1

Logga in för att se pris

Grab cylinder GRD60 left

Article no: 1035017

Replaced by POS.47 from 2019-04

Logga in för att se pris

Hose - GRD60 - long

Article no: 7000170

Position69

Antal i ritning1

Logga in för att se pris

Hose - GRD60 - long

Article no: 7000170

Used until 2019-10

Logga in för att se pris

Screw M6S 20x25 FZB 8.8 ISO4017

Article no: 6000054

Position50

Antal i ritning2

Logga in för att se pris

Screw M6S 20x25 FZB 8.8 ISO4017

Article no: 6000054

Loxeal 83-52

Logga in för att se pris

Indexing bolt - spring loaded M16 x 1,5

Article no: 6000061

Position25

Antal i ritning1

Logga in för att se pris

Indexing bolt - spring loaded M16 x 1,5

Article no: 6000061

Logga in för att se pris

Screw-Shoulder screw Ø10x25/M8 12.9 ISO7379

Article no: 611703

Position10

Antal i ritning4

Logga in för att se pris

Screw-Shoulder screw Ø10x25/M8 12.9 ISO7379

Article no: 611703

Loxeal 83-52 against POS.2

Logga in för att se pris

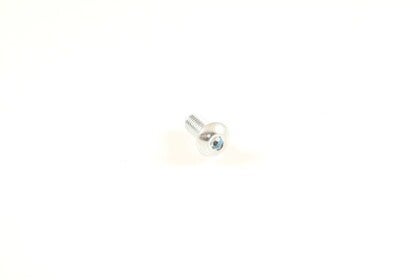

Screw K6S 10x20H 10.9 FZB ISO7380

Article no: 611812

Position81

Antal i ritning4

Logga in för att se pris

Screw K6S 10x20H 10.9 FZB ISO7380

Article no: 611812

Used until 2019-04

Logga in för att se pris

Nut M6M M14 8. NYLOC FZB (A2K) DIN 985 NV22

Article no: 610925

Position29

Antal i ritning2

Logga in för att se pris

Nut M6M M14 8. NYLOC FZB (A2K) DIN 985 NV22

Article no: 610925

Logga in för att se pris

Hose

Article no: 7001035

Position84

Antal i ritning4

Logga in för att se pris

Hose

Article no: 7001035

Logga in för att se pris

Hose Grab - EC214 - QS45GR10 - inside

Article no: 743003

Position65

Antal i ritning2

Logga in för att se pris

Hose Grab - EC214 - QS45GR10 - inside

Article no: 743003

Replaced by POS.37 from 2019-10

Logga in för att se pris

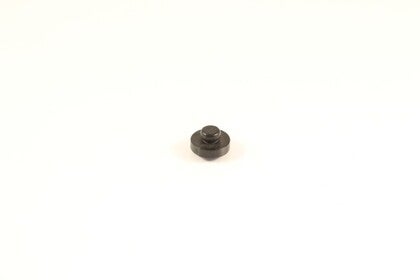

Spacer-Plastic 5mm

Article no: 400636

Position80

Antal i ritning6

Logga in för att se pris

Spacer-Plastic 5mm

Article no: 400636

(Incl. in cover)

Logga in för att se pris

Carrier GRD60

Article no: 1034084

Position15

Antal i ritning1

Logga in för att se pris

Carrier GRD60

Article no: 1034084

Logga in för att se pris

Adapter 236-06-06

Article no: 710131

Position7

Antal i ritning2

Logga in för att se pris

Adapter 236-06-06

Article no: 710131

Logga in för att se pris

Support GRD60 standard

Article no: 1034063

Position58

Antal i ritning1

Logga in för att se pris

Support GRD60 standard

Article no: 1034063

Logga in för att se pris

Frame GRD60 V2 Black

Article no: 1064984

Position1

Antal i ritning1

Logga in för att se pris

Frame GRD60 V2 Black

Article no: 1064984

Logga in för att se pris

Grab cylinder GRD60/GRD70-right/left

Article no: 1048549

Position47

Antal i ritning2

Logga in för att se pris

Grab cylinder GRD60/GRD70-right/left

Article no: 1048549

Logga in för att se pris

Screw MC6S 16x160 12.9 ZFSHL ISO4762

Article no: 6000166

Position59

Antal i ritning2

Logga in för att se pris

Screw MC6S 16x160 12.9 ZFSHL ISO4762

Article no: 6000166

Logga in för att se pris

Quick coupling 1/4" female 2510

Article no: 790110

Position38

Antal i ritning2

Logga in för att se pris

Quick coupling 1/4" female 2510

Article no: 790110

Logga in för att se pris

Grab arm GRD60 left

Article no: 1031144

Position40

Antal i ritning1

Logga in för att se pris

Grab arm GRD60 left

Article no: 1031144

(POS.42 incl.)

Logga in för att se pris

Screw MC6S 6x10 12.9 ZFSHL ISO4762

Article no: 611512

Position21

Antal i ritning2

Logga in för att se pris

Screw MC6S 6x10 12.9 ZFSHL ISO4762

Article no: 611512

Logga in för att se pris

Nut M6LM low-NYLOC M8 8. FZB

Article no: 610922

Position11

Antal i ritning4

Logga in för att se pris

Nut M6LM low-NYLOC M8 8. FZB

Article no: 610922

Logga in för att se pris

Shim carrier GRD60

Article no: 1034333

Position14

Antal i ritning1

Logga in för att se pris

Shim carrier GRD60

Article no: 1034333

Logga in för att se pris

Adapter 401-04-04 90°

Article no: 710151

Position83

Antal i ritning2

Logga in för att se pris

Adapter 401-04-04 90°

Article no: 710151

Logga in för att se pris

Link head M10/Ø10 female

Article no: 1033284

Position8

Antal i ritning2

Logga in för att se pris

Link head M10/Ø10 female

Article no: 1033284

Logga in för att se pris

Grab cylinder GRD60 right

Article no: 1035018

Position77

Antal i ritning1

Logga in för att se pris

Grab cylinder GRD60 right

Article no: 1035018

Replaced by POS.47 from 2019-04

Logga in för att se pris

Grab guard GRD60/GRD70-right/left-plastic

Article no: 1051368

Position51

Antal i ritning2

Logga in för att se pris

Grab guard GRD60/GRD70-right/left-plastic

Article no: 1051368

Logga in för att se pris

Screw MC6S 8x30 12.9 ZFSHL ISO4762

Article no: 611519

Position75

Antal i ritning2

Logga in för att se pris

Screw MC6S 8x30 12.9 ZFSHL ISO4762

Article no: 611519

Used until 2019-04

Logga in för att se pris

Hose

Article no: 7000888

Position34

Antal i ritning2

Logga in för att se pris

Hose

Article no: 7000888

Logga in för att se pris

Hose

Article no: 7001059

Position30

Antal i ritning2

Logga in för att se pris

Hose

Article no: 7001059

Logga in för att se pris

Washer BRB FZB 15x26x2 ISO7089

Article no: 611008

Position28

Antal i ritning2

Logga in för att se pris

Washer BRB FZB 15x26x2 ISO7089

Article no: 611008

Logga in för att se pris

Hose Holder GRD45/50,60

Article no: 1037775

Position74

Antal i ritning1

Logga in för att se pris

Hose Holder GRD45/50,60

Article no: 1037775

Used until 2019-04

Logga in för att se pris

Nut M30x2 low A2 DIN 439

Article no: 6000059

Position46

Antal i ritning2

Logga in för att se pris

Nut M30x2 low A2 DIN 439

Article no: 6000059

Loxeal 83-52. Torque: 649Nm

Logga in för att se pris

Adapter 851-04-04

Article no: 7000883

Position32

Antal i ritning2

Logga in för att se pris

Adapter 851-04-04

Article no: 7000883

Logga in för att se pris

Seal washer GBR04 1/4"

Article no: 710702

Position36

Antal i ritning6

Logga in för att se pris

Seal washer GBR04 1/4"

Article no: 710702

QTY: 4 for GRD-Q

Logga in för att se pris

Seal washer GBR06 3/8"

Article no: 710703

Position6

Antal i ritning6

Logga in för att se pris

Seal washer GBR06 3/8"

Article no: 710703

Logga in för att se pris

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

Position52

Antal i ritning8

Logga in för att se pris

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

Logga in för att se pris

Nut M6LM 6. FZB M12

Article no: 610924

Position22

Antal i ritning4

Logga in för att se pris

Nut M6LM 6. FZB M12

Article no: 610924

Logga in för att se pris
