QS45/QS50

Pos

Artikel

Extra Info

Antal i ritning

Pris (exkl. moms)

Coupling ECO 1/4" female V3

Article no: 1053683

Position46

Antal i ritning1

Logga in för att se pris

Coupling ECO 1/4" female V3

Article no: 1053683

(POS.47 incl.)

Logga in för att se pris

Flat seal for ECO 1/4" V3

Article no: 1053936

Position47

Antal i ritning1

Logga in för att se pris

Flat seal for ECO 1/4" V3

Article no: 1053936

Logga in för att se pris

Dirt protection ECO 1/4"

Article no: 1054419

Position48

Antal i ritning1

Logga in för att se pris

Dirt protection ECO 1/4"

Article no: 1054419

Logga in för att se pris

Screw M6SF 8x12H 8.8 FZB(A2K) DIN6921 Ribbed flange

Article no: 6000120

Position61

Antal i ritning4

Logga in för att se pris

Screw M6SF 8x12H 8.8 FZB(A2K) DIN6921 Ribbed flange

Article no: 6000120

Logga in för att se pris

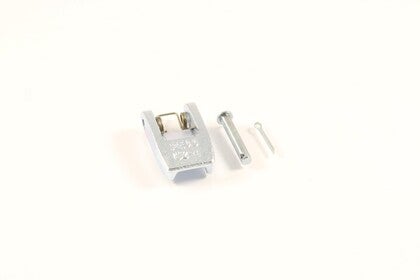

Locktab kit Pejo 202-3

Article no: 404250

Position64

Antal i ritning1

Logga in för att se pris

Locktab kit Pejo 202-3

Article no: 404250

Lifting hook spare part

Logga in för att se pris

Protection-ECO45 W-Quick hitch

Article no: 1047812

Position62

Antal i ritning1

Logga in för att se pris

Protection-ECO45 W-Quick hitch

Article no: 1047812

Part of make up

Logga in för att se pris

Rubber Steel Clamp Ø10

Article no: 6000003

Position8

Antal i ritning2

Logga in för att se pris

Rubber Steel Clamp Ø10

Article no: 6000003

QTY: 3 for QS50 ECO

Logga in för att se pris

O-ring 9,25 x 1,78 NBR 70 shore

Article no: 712429

Position26

Antal i ritning1

Logga in för att se pris

O-ring 9,25 x 1,78 NBR 70 shore

Article no: 712429

Located inside POS.25

Logga in för att se pris

O-ring 14x2 70 shore

Article no: 7000767

Position27

Antal i ritning1

Logga in för att se pris

O-ring 14x2 70 shore

Article no: 7000767

Logga in för att se pris

Push-In coupling straight Ø6mm M8x1

Article no: 790185

Position35

Antal i ritning2

Logga in för att se pris

Push-In coupling straight Ø6mm M8x1

Article no: 790185

Logga in för att se pris

Hose kit - Machine hitch - Lubrication ECO W

Article no: 7000514

Position34

Antal i ritning1

Logga in för att se pris

Hose kit - Machine hitch - Lubrication ECO W

Article no: 7000514

(POS.35-37 incl.)

Logga in för att se pris

Hose - 3m - For hose kit - lubricant ECO

Article no: 790176

Position37

Antal i ritning2

Logga in för att se pris

Hose - 3m - For hose kit - lubricant ECO

Article no: 790176

Logga in för att se pris

Protection Plug DTM06-6S

Article no: 8000620

Position42

Antal i ritning1

Logga in för att se pris

Protection Plug DTM06-6S

Article no: 8000620

QTY depends on config.

Logga in för att se pris

Protection Plug DTM06-12SA

Article no: 8002058

Position43

Antal i ritning1

Logga in för att se pris

Protection Plug DTM06-12SA

Article no: 8002058

QTY depends on config.

Logga in för att se pris

Cable ECO45/50 machine ss9-2 (2,5m)-DTM

Article no: 1036844

Position39

Antal i ritning1

Logga in för att se pris

Cable ECO45/50 machine ss9-2 (2,5m)-DTM

Article no: 1036844

Attach to Left 12P

Logga in för att se pris

Cable ECO W-machine-DC2-DTM-QS/QSC-2,5m

Article no: 1048527

Position38

Antal i ritning1

Logga in för att se pris

Cable ECO W-machine-DC2-DTM-QS/QSC-2,5m

Article no: 1048527

Attach to Left 12P

Logga in för att se pris

Holder Deutsch DT/DTM connector

Article no: 810662

Position6

Antal i ritning6

Logga in för att se pris

Holder Deutsch DT/DTM connector

Article no: 810662

Logga in för att se pris

Blind rivet 4,0x12,3 DIN7337 alu/steel

Article no: 6000294

Position5

Antal i ritning10

Logga in för att se pris

Blind rivet 4,0x12,3 DIN7337 alu/steel

Article no: 6000294

Logga in för att se pris

Adapter 489-06-06

Article no: 710164

Position30

Antal i ritning2

Logga in för att se pris

Adapter 489-06-06

Article no: 710164

Loxeal 55-02

Logga in för att se pris

Screw K6S 5x8H 10.9 FZB ISO7380

Article no: 611801

Position7

Antal i ritning2

Logga in för att se pris

Screw K6S 5x8H 10.9 FZB ISO7380

Article no: 611801

QTY: 3 for QS50 ECO

Logga in för att se pris

Coupling ECO 3/8" female V3

Article no: 1053029

Position17

Antal i ritning2

Logga in för att se pris

Coupling ECO 3/8" female V3

Article no: 1053029

Torque: 60Nm. (POS.18 incl.)

Logga in för att se pris

Flat seal for ECO 3/8" V3

Article no: 1052976

Position18

Antal i ritning2

Logga in för att se pris

Flat seal for ECO 3/8" V3

Article no: 1052976

Logga in för att se pris

Dirt protection block/coupling ECO 3/8"

Article no: 1028274

Position19

Antal i ritning2

Logga in för att se pris

Dirt protection block/coupling ECO 3/8"

Article no: 1028274

Logga in för att se pris

Central lubrication kit ECO W V2

Article no: 1050794

Position20

Antal i ritning1

Logga in för att se pris

Central lubrication kit ECO W V2

Article no: 1050794

(POS.21-27 incl.)

Logga in för att se pris

Spring 6058

Article no: 1024113

Position21

Antal i ritning1

Logga in för att se pris

Spring 6058

Article no: 1024113

Logga in för att se pris

Piston sealing KPOR130 12x7,1x2,2

Article no: 1024112

Position22

Antal i ritning2

Logga in för att se pris

Piston sealing KPOR130 12x7,1x2,2

Article no: 1024112

(O-ring included with seal ring)

Logga in för att se pris

O-ring 3,69x1,78 NBR 90 shore

Article no: 1024115

Position24

Antal i ritning1

Logga in för att se pris

O-ring 3,69x1,78 NBR 90 shore

Article no: 1024115

Logga in för att se pris

Grease piston for ECO block

Article no: 1024111

Position23

Antal i ritning1

Logga in för att se pris

Grease piston for ECO block

Article no: 1024111

Logga in för att se pris

Nut greasepiston V2

Article no: 1047688

Position25

Antal i ritning1

Logga in för att se pris

Nut greasepiston V2

Article no: 1047688

Wrap with thread sealing tape

Logga in för att se pris

Adapter cable M12 8P-2xDTM 3S-QLM 4,5m

Article no: 842149

Position2

Antal i ritning1

Logga in för att se pris

Adapter cable M12 8P-2xDTM 3S-QLM 4,5m

Article no: 842149

Attach to QS sensors

Logga in för att se pris

Cable ECO60/70 machine ss5, ss10 (3,5m)-DTM

Article no: 1029500

Position67

Antal i ritning1

Logga in för att se pris

Cable ECO60/70 machine ss5, ss10 (3,5m)-DTM

Article no: 1029500

Replaced by POS.40 from 2023-06

Logga in för att se pris

Cable ECO W ePS QH ss9/ss5/ss10

Article no: 1042246

Position57

Antal i ritning1

Logga in för att se pris

Cable ECO W ePS QH ss9/ss5/ss10

Article no: 1042246

Attach to Right 6P

Logga in för att se pris

Adapter cable M12 8P-DTM 6S

Article no: 842148

Position3

Antal i ritning1

Logga in för att se pris

Adapter cable M12 8P-DTM 6S

Article no: 842148

Attach to Left 6P

Logga in för att se pris

Strain relief plate ZL87 6x

Article no: 8000704

Position4

Antal i ritning2

Logga in för att se pris

Strain relief plate ZL87 6x

Article no: 8000704

Logga in för att se pris

Cable ECO W-machine-DC2-DTM(12+6)-QS/QSC-2,5m

Article no: 1042247

Position78

Antal i ritning1

Logga in för att se pris

Cable ECO W-machine-DC2-DTM(12+6)-QS/QSC-2,5m

Article no: 1042247

Replaced by POS.38 from 2018-08 Attach to 6P and 12P

Logga in för att se pris

Cable ECO W-machine MACS-DTM-3,5m

Article no: 1043276

Position79

Antal i ritning1

Logga in för att se pris

Cable ECO W-machine MACS-DTM-3,5m

Article no: 1043276

Attach to 12P

Logga in för att se pris

Plug VSTIR38ED 3/8"

Article no: 711504

Position72

Antal i ritning2

Logga in för att se pris

Plug VSTIR38ED 3/8"

Article no: 711504

Logga in för att se pris

Hose lock - Quick Hitch QS45, QS60, QS70

Article no: 741505

Position11

Antal i ritning2

Logga in för att se pris

Hose lock - Quick Hitch QS45, QS60, QS70

Article no: 741505

Logga in för att se pris

Hose

Article no: 7000560

Position12

Antal i ritning2

Logga in för att se pris

Hose

Article no: 7000560

Logga in för att se pris

Hose

Article no: 7001484

Position14

Antal i ritning2

Logga in för att se pris

Hose

Article no: 7001484

Logga in för att se pris

Protection-ECO50 W without power plug-Quick hitch

Article no: 1049168

Position69

Antal i ritning1

Logga in för att se pris

Protection-ECO50 W without power plug-Quick hitch

Article no: 1049168

Part of make up

Logga in för att se pris

Pipe Plug DIN 906 M16x1,5

Article no: 711529

Position70

Antal i ritning1

Logga in för att se pris

Pipe Plug DIN 906 M16x1,5

Article no: 711529

Logga in för att se pris

Power plug ECO W-male-housing

Article no: 1041814

Position71

Antal i ritning1

Logga in för att se pris

Power plug ECO W-male-housing

Article no: 1041814

Logga in för att se pris

Protection Plug HECO 45/50 hydraulic

Article no: 7000153

Position73

Antal i ritning2

Logga in för att se pris

Protection Plug HECO 45/50 hydraulic

Article no: 7000153

Logga in för att se pris

O-ring 12,42x1,78 PU - ECO45 3/8"

Article no: 712417

Position74

Antal i ritning2

Logga in för att se pris

O-ring 12,42x1,78 PU - ECO45 3/8"

Article no: 712417

Used until 2020-03 Separate seal kit: 7000045

Logga in för att se pris

Cable ECO W Tilt angle sensor QH ss9-2

Article no: 1047113

Position76

Antal i ritning1

Logga in för att se pris

Cable ECO W Tilt angle sensor QH ss9-2

Article no: 1047113

Attach to Right 12P

Logga in för att se pris

Cable ECO W Tilt angle sensor QH ss10/ss5

Article no: 1047111

Position77

Antal i ritning1

Logga in för att se pris

Cable ECO W Tilt angle sensor QH ss10/ss5

Article no: 1047111

L.Bl: WH>11. R.Bl: BR>1, BL>2, GR>11

Logga in för att se pris

Cover block QH-power plug-ECO50 W right-quick hitch

Article no: 1041647

Position53

Antal i ritning1

Logga in för att se pris

Cover block QH-power plug-ECO50 W right-quick hitch

Article no: 1041647

Logga in för att se pris

Screw MC6S 6x20 12.9 untreated ISO4762

Article no: 610414

Position54

Antal i ritning2

Logga in för att se pris

Screw MC6S 6x20 12.9 untreated ISO4762

Article no: 610414

Logga in för att se pris

Screw MC6S 6x25 12.9 untreated ISO4762

Article no: 6000083

Position55

Antal i ritning1

Logga in för att se pris

Screw MC6S 6x25 12.9 untreated ISO4762

Article no: 6000083

Logga in för att se pris

Screw MC6S 12x20 12.9 untreated ISO4762

Article no: 610472

Position56

Antal i ritning3

Logga in för att se pris

Screw MC6S 12x20 12.9 untreated ISO4762

Article no: 610472

Loxeal 83-52

Logga in för att se pris

Cover QS45 V3

Article no: 1053624

Position59

Antal i ritning1

Logga in för att se pris

Cover QS45 V3

Article no: 1053624

Logga in för att se pris

Cover QS45/50 V2

Article no: 1025581

Position60

Antal i ritning1

Logga in för att se pris

Cover QS45/50 V2

Article no: 1025581

Only for QS50 from 2019-10

Logga in för att se pris

Protection-ECO50 W with power plug-Quick hitch

Article no: 1049167

Position63

Antal i ritning2

Logga in för att se pris

Protection-ECO50 W with power plug-Quick hitch

Article no: 1049167

Part of make up

Logga in för att se pris

Cover plate Power plug-ECO45 W-quick hitch

Article no: 1041098

Position66

Antal i ritning1

Logga in för att se pris

Cover plate Power plug-ECO45 W-quick hitch

Article no: 1041098

Used for block w/o cable slot

Logga in för att se pris

Power plug ECO50 W-Quick hitch 8P right-DTM

Article no: 1045167

Position68

Antal i ritning1

Logga in för att se pris

Power plug ECO50 W-Quick hitch 8P right-DTM

Article no: 1045167

Replaced by POS.52 from 2023-06 Not compatible with QSM

Logga in för att se pris

Screw MKFT M4x12 A4 DIN 966

Article no: 6000121

Position33

Antal i ritning4

Logga in för att se pris

Screw MKFT M4x12 A4 DIN 966

Article no: 6000121

Logga in för att se pris

Tube sleeve straight Push-In-30mm

Article no: 790175

Position36

Antal i ritning2

Logga in för att se pris

Tube sleeve straight Push-In-30mm

Article no: 790175

Logga in för att se pris

Power plug ECO45/50 W-quick hitch -DTM

Article no: 1042244

Position41

Antal i ritning1

Logga in för att se pris

Power plug ECO45/50 W-quick hitch -DTM

Article no: 1042244

Cable gland torque: 6Nm

Logga in för att se pris

Cable ECO50 W machine ss10 (2,5m)-DTM

Article no: 8002008

Position40

Antal i ritning1

Logga in för att se pris

Cable ECO50 W machine ss10 (2,5m)-DTM

Article no: 8002008

Attach to both 12P

Logga in för att se pris

Block ECO45 W-Quick hitch -3hy

Article no: 1054417

Position45

Antal i ritning1

Logga in för att se pris

Block ECO45 W-Quick hitch -3hy

Article no: 1054417

(POS.17, 19, 46, 48 incl.)

Logga in för att se pris

Adapter 489-04-04

Article no: 710163

Position49

Antal i ritning1

Logga in för att se pris

Adapter 489-04-04

Article no: 710163

Logga in för att se pris

Power plug ECO50 W-Quick hitch 8P right-DTM

Article no: 8002007

Position52

Antal i ritning1

Logga in för att se pris

Power plug ECO50 W-Quick hitch 8P right-DTM

Article no: 8002007

Cable gland torque: 6Nm

Logga in för att se pris

Block ECO50 W right-quick hitch -2hy V2

Article no: 1055714

Position51

Antal i ritning1

Logga in för att se pris

Block ECO50 W right-quick hitch -2hy V2

Article no: 1055714

(POS.17, 19 incl.)

Logga in för att se pris

Block ECO45/50 W -QH-2hy 1cl V3

Article no: 1074021

Position16

Antal i ritning2

Logga in för att se pris

Block ECO45/50 W -QH-2hy 1cl V3

Article no: 1074021

(POS.17, 19-20 incl.)

Logga in för att se pris

Power plug 12P ECO45 W-QH - DC3

Article no: 8002149

Position31

Antal i ritning1

Logga in för att se pris

Power plug 12P ECO45 W-QH - DC3

Article no: 8002149

Logga in för att se pris

Cover plate ECO45/50 W - QH

Article no: 1074695

Position32

Antal i ritning1

Logga in för att se pris

Cover plate ECO45/50 W - QH

Article no: 1074695

Logga in för att se pris

Adapter 138-04-29 ( compact 136-04-04 )

Article no: 710135

Position10

Antal i ritning2

Logga in för att se pris

Adapter 138-04-29 ( compact 136-04-04 )

Article no: 710135

Logga in för att se pris

Screw MC6S 12x25H 12.9 ZFSHL ISO4762

Article no: 6000164

Position50

Antal i ritning3

Logga in för att se pris

Screw MC6S 12x25H 12.9 ZFSHL ISO4762

Article no: 6000164

Loxeal 83-52

Logga in för att se pris

Seal washer GBR04 1/4"

Article no: 710702

Position9

Antal i ritning2

Logga in för att se pris

Seal washer GBR04 1/4"

Article no: 710702

Logga in för att se pris

Seal washer GBR06 3/8"

Article no: 710703

Position28

Antal i ritning2

Logga in för att se pris

Seal washer GBR06 3/8"

Article no: 710703

Logga in för att se pris

Adapter 136-06-06

Article no: 710106

Position29

Antal i ritning2

Logga in för att se pris

Adapter 136-06-06

Article no: 710106

Logga in för att se pris
