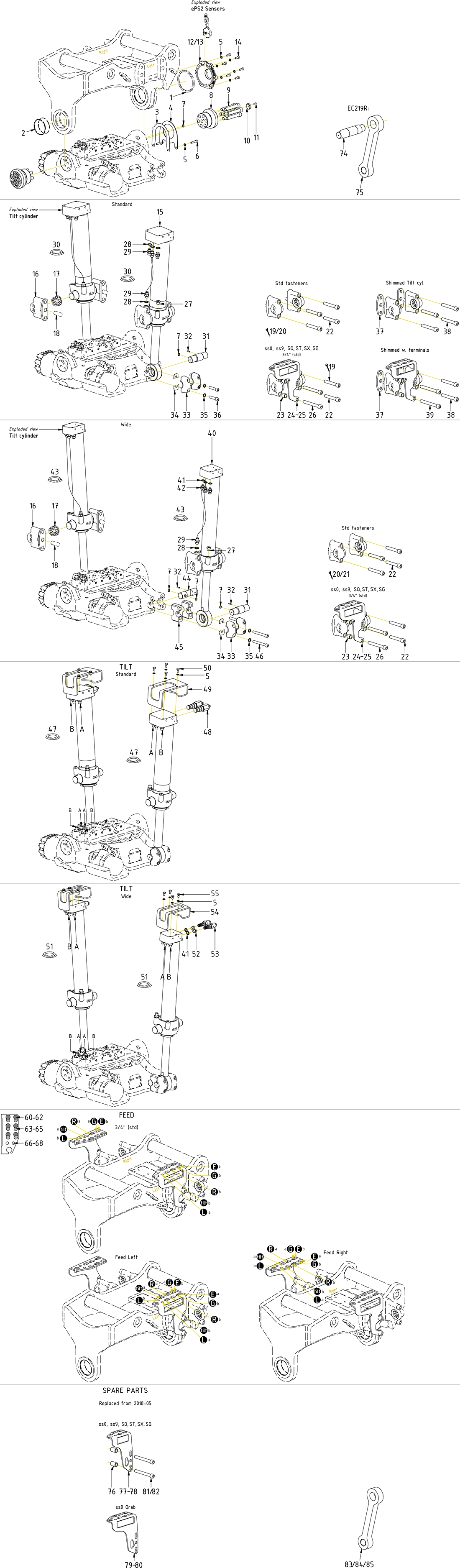

Standard components 'ECHF'

Pos

Artikel

Extra Info

Antal i ritning

Pris (exkl. moms)

Seal washer GBR04 1/4"

Article no: 710702

Position41

Antal i ritning8

Logga in för att se pris

Seal washer GBR04 1/4"

Article no: 710702

Logga in för att se pris

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

Position5

Antal i ritning16

Logga in för att se pris

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

Logga in för att se pris

Adapter bulkhead 1260-12-12

Article no: 712210

Position72

Antal i ritning2

Logga in för att se pris

Adapter bulkhead 1260-12-12

Article no: 712210

Logga in för att se pris

Adapter 136-06-06

Article no: 710106

Position29

Antal i ritning8

Logga in för att se pris

Adapter 136-06-06

Article no: 710106

QTY: 2 for option Wide

Logga in för att se pris

Plug VSTIR38ED 3/8"

Article no: 711504

Position27

Antal i ritning2

Logga in för att se pris

Plug VSTIR38ED 3/8"

Article no: 711504

Logga in för att se pris

Screw MC6S 12x55 12.9 ZFSHL ISO4762

Article no: 6000155

Position36

Antal i ritning8

Logga in för att se pris

Screw MC6S 12x55 12.9 ZFSHL ISO4762

Article no: 6000155

Torque: 136Nm

Logga in för att se pris

Washer NL12-DPE 13,0x19,5x2,7

Article no: 611042

Position35

Antal i ritning8

Logga in för att se pris

Washer NL12-DPE 13,0x19,5x2,7

Article no: 611042

Logga in för att se pris

Seal washer GBR06 3/8"

Article no: 710703

Position28

Antal i ritning8

Logga in för att se pris

Seal washer GBR06 3/8"

Article no: 710703

QTY: 2 for option Wide

Logga in för att se pris

Adapter bulkhead 1260-08-08

Article no: 710244

Position61

Antal i ritning2

Logga in för att se pris

Adapter bulkhead 1260-08-08

Article no: 710244

Logga in för att se pris

Screw M6S 8x14 8.8 FZB ISO4017

Article no: 610188

Position55

Antal i ritning8

Logga in för att se pris

Screw M6S 8x14 8.8 FZB ISO4017

Article no: 610188

Logga in för att se pris

Nut bulkhead adapter 1270-08

Article no: 710254

Position62

Antal i ritning2

Logga in för att se pris

Nut bulkhead adapter 1270-08

Article no: 710254

Logga in för att se pris

Shim yoke bracket - EC209-EC226 - 10mm (cast yoke)

Article no: 1007041

Position37

Antal i ritning4

Logga in för att se pris

Shim yoke bracket - EC209-EC226 - 10mm (cast yoke)

Article no: 1007041

For option Shimmed Tilt cyl.

Logga in för att se pris

Cylindrical pin CPK Ø20x50 m6

Article no: 650211

Position18

Antal i ritning4

Logga in för att se pris

Cylindrical pin CPK Ø20x50 m6

Article no: 650211

Logga in för att se pris

Screw MC6S 16x100 12.9 ZFSHL ISO4762

Article no: 6000156

Position22

Antal i ritning8

Logga in för att se pris

Screw MC6S 16x100 12.9 ZFSHL ISO4762

Article no: 6000156

QTY depends (4-8). Torque: 333Nm

Logga in för att se pris

Screw MC6S 16x130 12.9 ZFSHL ISO4762

Article no: 6000154

Position26

Antal i ritning4

Logga in för att se pris

Screw MC6S 16x130 12.9 ZFSHL ISO4762

Article no: 6000154

Torque: 333Nm

Logga in för att se pris

Screw MC6S 16x140 12.9 ZFSHL ISO4762

Article no: 6000152

Position39

Antal i ritning4

Logga in för att se pris

Screw MC6S 16x140 12.9 ZFSHL ISO4762

Article no: 6000152

Torque: 333Nm

Logga in för att se pris

Hose bracket 8 Hoses right V2

Article no: 1047138

Position25

Antal i ritning1

Logga in för att se pris

Hose bracket 8 Hoses right V2

Article no: 1047138

Logga in för att se pris

Hose bracket 8 Hoses left V2

Article no: 1047137

Position24

Antal i ritning1

Logga in för att se pris

Hose bracket 8 Hoses left V2

Article no: 1047137

Logga in för att se pris

Spacer Hose Bracket 20mm

Article no: 1023777

Position23

Antal i ritning4

Logga in för att se pris

Spacer Hose Bracket 20mm

Article no: 1023777

Logga in för att se pris

Screw MC6S 8x20H 12.9 ZFSHL ISO4762

Article no: 6000157

Position14

Antal i ritning6

Logga in för att se pris

Screw MC6S 8x20H 12.9 ZFSHL ISO4762

Article no: 6000157

Logga in för att se pris

Plug Din 908 1/4"

Article no: 711505

Position52

Antal i ritning4

Logga in för att se pris

Plug Din 908 1/4"

Article no: 711505

Logga in för att se pris

Screw MC6S 16x110 12.9 ZFSHL ISO4762

Article no: 6000253

Position38

Antal i ritning4

Logga in för att se pris

Screw MC6S 16x110 12.9 ZFSHL ISO4762

Article no: 6000253

QTY depends (4-8). Torque: 333Nm

Logga in för att se pris

Screw MC6S 16x90 12.9 ZFSHL ISO4762

Article no: 6000151

Position9

Antal i ritning14

Logga in för att se pris

Screw MC6S 16x90 12.9 ZFSHL ISO4762

Article no: 6000151

Torque: 333Nm

Logga in för att se pris

Washer NL16-DPE 17,0x25,4x3,7

Article no: 611044

Position63

Antal i ritning2

Logga in för att se pris

Washer NL16-DPE 17,0x25,4x3,7

Article no: 611044

Logga in för att se pris

Washer NL20-DPE 21,4x30,7x3,7

Article no: 611098

Position60

Antal i ritning2

Logga in för att se pris

Washer NL20-DPE 21,4x30,7x3,7

Article no: 611098

Logga in för att se pris

Adapter bulkhead 1260-04-04

Article no: 710240

Position67

Antal i ritning2

Logga in för att se pris

Adapter bulkhead 1260-04-04

Article no: 710240

Logga in för att se pris

Adapter bulkhead 1260-06-32

Article no: 710242

Position64

Antal i ritning2

Logga in för att se pris

Adapter bulkhead 1260-06-32

Article no: 710242

Logga in för att se pris

Nut bulkhead adapter 1270-06

Article no: 710252

Position65

Antal i ritning2

Logga in för att se pris

Nut bulkhead adapter 1270-06

Article no: 710252

Logga in för att se pris

Washer NL1/2"-DPE 13,5x19,5x2,5

Article no: 611096

Position66

Antal i ritning2

Logga in för att se pris

Washer NL1/2"-DPE 13,5x19,5x2,5

Article no: 611096

Logga in för att se pris

Nut bulkhead adapter 1270-04

Article no: 710250

Position68

Antal i ritning2

Logga in för att se pris

Nut bulkhead adapter 1270-04

Article no: 710250

Logga in för att se pris

Screw M6S 8x16 8.8 FZB ISO4017

Article no: 610122

Position50

Antal i ritning8

Logga in för att se pris

Screw M6S 8x16 8.8 FZB ISO4017

Article no: 610122

Logga in för att se pris

O-ring 9,92x2,62 NBR 70 shore EC209/219/226 cylinder axle

Article no: 710968

Position7

Antal i ritning4

Logga in för att se pris

O-ring 9,92x2,62 NBR 70 shore EC209/219/226 cylinder axle

Article no: 710968

QTY: 8 for option Wide

Logga in för att se pris

Adapter 135-04-06

Article no: 710118

Position42

Antal i ritning6

Logga in för att se pris

Adapter 135-04-06

Article no: 710118

Logga in för att se pris

Slotted pin RPE5x20

Article no: 640413

Position32

Antal i ritning2

Logga in för att se pris

Slotted pin RPE5x20

Article no: 640413

QTY: 4 for option Wide

Logga in för att se pris

Hose protection Tiltcyl EC05B-15B, 206-214 overcenter

Article no: 1003774

Position54

Antal i ritning2

Logga in för att se pris

Hose protection Tiltcyl EC05B-15B, 206-214 overcenter

Article no: 1003774

Logga in för att se pris

Overcenter adjustable-EC206/209/214/219W/226W/05B-15B

Article no: 730269

Position53

Antal i ritning4

Logga in för att se pris

Overcenter adjustable-EC206/209/214/219W/226W/05B-15B

Article no: 730269

Torque: 45Nm

Logga in för att se pris

Screw MC6S 8x40 12.9 ZFSHL ISO4762

Article no: 6000145

Position6

Antal i ritning2

Logga in för att se pris

Screw MC6S 8x40 12.9 ZFSHL ISO4762

Article no: 6000145

Logga in för att se pris

Screw MC6S 12x100 12.9 ZFSHL ISO4762

Article no: 611514

Position46

Antal i ritning8

Logga in för att se pris

Screw MC6S 12x100 12.9 ZFSHL ISO4762

Article no: 611514

Torque: 136Nm

Logga in för att se pris

Tilt axle EC214S/EC219S

Article no: 1064196

Position8

Antal i ritning2

Logga in för att se pris

Tilt axle EC214S/EC219S

Article no: 1064196

Logga in för att se pris

Magnet spacer tilt axle EC214S/EC219S

Article no: 1064202

Position10

Antal i ritning1

Logga in för att se pris

Magnet spacer tilt axle EC214S/EC219S

Article no: 1064202

For EC219S

Logga in för att se pris

Screw MC6S 4x14 8.8 FZB ISO4762

Article no: 610420

Position11

Antal i ritning1

Logga in för att se pris

Screw MC6S 4x14 8.8 FZB ISO4762

Article no: 610420

For EC219S

Logga in för att se pris

Cover Tilt Axle EC214S/EC219S Cast

Article no: 1065799

Position12

Antal i ritning1

Logga in för att se pris

Cover Tilt Axle EC214S/EC219S Cast

Article no: 1065799

For EC219S

Logga in för att se pris

Protection Plate tilt axle EC214/EC219

Article no: 1064717

Position13

Antal i ritning1

Logga in för att se pris

Protection Plate tilt axle EC214/EC219

Article no: 1064717

For EC219/EC219PS Face the groove downwards

Logga in för att se pris

Seal PAK-110x125x7-L

Article no: 1064201

Position1

Antal i ritning1

Logga in för att se pris

Seal PAK-110x125x7-L

Article no: 1064201

NB! Face groove toward top part (Incl. in Top part)

Logga in för att se pris

Bushing tilt EC214/EC219 WB802 85/90x35

Article no: 630321

Position2

Antal i ritning2

Logga in för att se pris

Bushing tilt EC214/EC219 WB802 85/90x35

Article no: 630321

(Incl. in Top part)

Logga in för att se pris

Shim tilt axle - EC214/EC219 0,5mm

Article no: 1016420

Position3

Antal i ritning1

Logga in för att se pris

Shim tilt axle - EC214/EC219 0,5mm

Article no: 1016420

Use as required

Logga in för att se pris

Tilt axial washer EC214, EC219

Article no: 1016417

Position4

Antal i ritning1

Logga in för att se pris

Tilt axial washer EC214, EC219

Article no: 1016417

Logga in för att se pris

Nut bulkhead adapter 1270-12

Article no: 712211

Position73

Antal i ritning2

Logga in för att se pris

Nut bulkhead adapter 1270-12

Article no: 712211

Logga in för att se pris

Screw MC6S 16x150 12.9 untreated ISO4762

Article no: 610537

Position82

Antal i ritning4

Logga in för att se pris

Screw MC6S 16x150 12.9 untreated ISO4762

Article no: 610537

For option Shimmed Tilt cyl.

Logga in för att se pris

Washer NL1"-DPE 27,9x39x3,4

Article no: 611095

Position71

Antal i ritning2

Logga in för att se pris

Washer NL1"-DPE 27,9x39x3,4

Article no: 611095

Logga in för att se pris

Spacer Hose Bracket 39mm

Article no: 1005911

Position76

Antal i ritning4

Logga in för att se pris

Spacer Hose Bracket 39mm

Article no: 1005911

Replaced by POS.23 from 2018-05

Logga in för att se pris

Hose bracket feed ECHF

Article no: 1027200

Position70

Antal i ritning2

Logga in för att se pris

Hose bracket feed ECHF

Article no: 1027200

Logga in för att se pris

Hose Tilt Long - EC219 - ECHF/QSM

Article no: 7000027

Position47

Antal i ritning4

Logga in för att se pris

Hose Tilt Long - EC219 - ECHF/QSM

Article no: 7000027

Logga in för att se pris

Overcenter adjustable-EC219/226/233/20/30

Article no: 730277

Position48

Antal i ritning4

Logga in för att se pris

Overcenter adjustable-EC219/226/233/20/30

Article no: 730277

Torque: 60Nm

Logga in för att se pris

Hose protection Tiltcyl EC20B/30/219/226/233/326/ Overcenter

Article no: 1014280

Position49

Antal i ritning2

Logga in för att se pris

Hose protection Tiltcyl EC20B/30/219/226/233/326/ Overcenter

Article no: 1014280

Logga in för att se pris

Hose Tilt Long - EC226 - ECHF/QSM EC219W/EC226W

Article no: 7000031

Position51

Antal i ritning4

Logga in för att se pris

Hose Tilt Long - EC226 - ECHF/QSM EC219W/EC226W

Article no: 7000031

Logga in för att se pris

Hose Tilt Short - EC219

Article no: 742606

Position30

Antal i ritning2

Logga in för att se pris

Hose Tilt Short - EC219

Article no: 742606

Logga in för att se pris

Cylinder axle EC219, EC319, EC226, EC326

Article no: 1016398

Position31

Antal i ritning2

Logga in för att se pris

Cylinder axle EC219, EC319, EC226, EC326

Article no: 1016398

Logga in för att se pris

Clamping half EC219/226/326 EngconYellow complete

Article no: 1016393

Position33

Antal i ritning4

Logga in för att se pris

Clamping half EC219/226/326 EngconYellow complete

Article no: 1016393

(POS.34 incl.)

Logga in för att se pris

Spacer clamping half rubber EC219, EC226

Article no: 1016439

Position34

Antal i ritning4

Logga in för att se pris

Spacer clamping half rubber EC219, EC226

Article no: 1016439

Logga in för att se pris

Tilt cylinder EC219W/EC226W

Article no: 1023811

Position40

Antal i ritning2

Logga in för att se pris

Tilt cylinder EC219W/EC226W

Article no: 1023811

Logga in för att se pris

Yoke Bracket EC10-20, EC219-226, EC319-326 cast grease-free

Article no: 1017151

Position16

Antal i ritning4

Logga in för att se pris

Yoke Bracket EC10-20, EC219-226, EC319-326 cast grease-free

Article no: 1017151

(POS.17-18 incl.)

Logga in för att se pris

Bushing BWG-F 40/50/55/5x30

Article no: 631001

Position17

Antal i ritning4

Logga in för att se pris

Bushing BWG-F 40/50/55/5x30

Article no: 631001

Logga in för att se pris

Hose

Article no: 7000563

Position43

Antal i ritning2

Logga in för att se pris

Hose

Article no: 7000563

Logga in för att se pris

Axle for spacer EC219W, EC226W

Article no: 1016534

Position44

Antal i ritning2

Logga in för att se pris

Axle for spacer EC219W, EC226W

Article no: 1016534

Logga in för att se pris

Spacer tilt cylinder EC219W, EC226W

Article no: 1016533

Position45

Antal i ritning4

Logga in för att se pris

Spacer tilt cylinder EC219W, EC226W

Article no: 1016533

Logga in för att se pris

Tilt cylinder EC219 (cast waist) for overcenter 730277

Article no: 1070275

Position15

Antal i ritning2

Logga in för att se pris

Tilt cylinder EC219 (cast waist) for overcenter 730277

Article no: 1070275

Logga in för att se pris

Spacer Hose Bracket 28mm

Article no: 1030616

Position69

Antal i ritning4

Logga in för att se pris

Spacer Hose Bracket 28mm

Article no: 1030616

Logga in för att se pris

Axle rotator leg EC20,219,226 cast yoke

Article no: 1011553

Position74

Antal i ritning2

Logga in för att se pris

Axle rotator leg EC20,219,226 cast yoke

Article no: 1011553

Logga in för att se pris

Rotator leg EC219 QS60

Article no: 1040537

Position75

Antal i ritning2

Logga in för att se pris

Rotator leg EC219 QS60

Article no: 1040537

Instead of tilt cylinders

Logga in för att se pris

Hose bracket UNI left

Article no: 1005725

Position77

Antal i ritning1

Logga in för att se pris

Hose bracket UNI left

Article no: 1005725

Replaced by POS.24 from 2018-05

Logga in för att se pris

Hose bracket UNI right

Article no: 1005726

Position78

Antal i ritning1

Logga in för att se pris

Hose bracket UNI right

Article no: 1005726

Replaced by POS.25 from 2018-05

Logga in för att se pris
