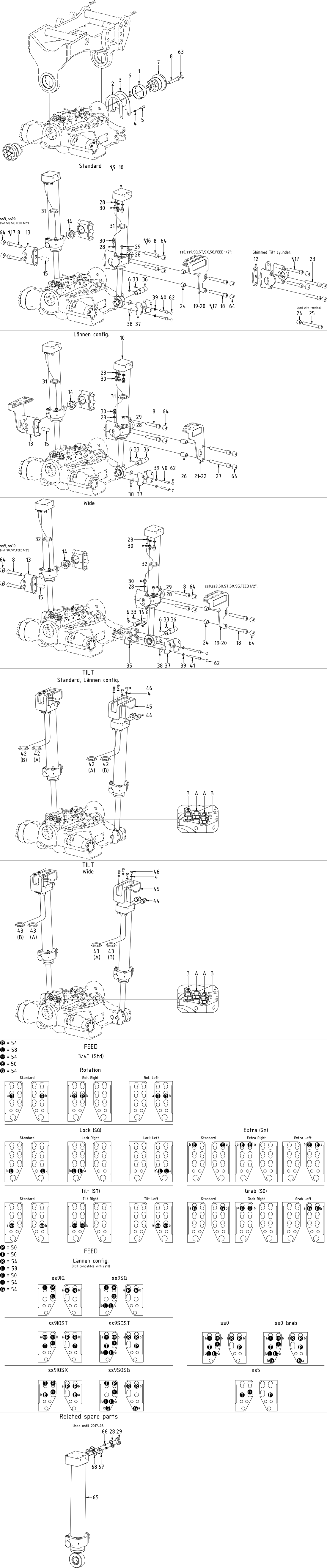

Standard components 'ECHF'

Pos

Artikel

Extra Info

Antal i ritning

Pris (exkl. moms)

Seal washer GBR04 1/4"

Article no: 710702

Position28

Antal i ritning10

Logga in för att se pris

Seal washer GBR04 1/4"

Article no: 710702

Logga in för att se pris

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

Position4

Antal i ritning10

Logga in för att se pris

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

Logga in för att se pris

Adapter 138-04-29 ( compact 136-04-04 )

Article no: 710135

Position30

Antal i ritning8

Logga in för att se pris

Adapter 138-04-29 ( compact 136-04-04 )

Article no: 710135

Logga in för att se pris

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

Position39

Antal i ritning8

Logga in för att se pris

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

Logga in för att se pris

Adapter bulkhead 1260-08-08

Article no: 710244

Position52

Antal i ritning2

Logga in för att se pris

Adapter bulkhead 1260-08-08

Article no: 710244

Logga in för att se pris

Screw MC6S 10x50 12.9 ZFSHL ISO4762

Article no: 611515

Position40

Antal i ritning8

Logga in för att se pris

Screw MC6S 10x50 12.9 ZFSHL ISO4762

Article no: 611515

Torque: 79Nm

Logga in för att se pris

Nut bulkhead adapter 1270-08

Article no: 710254

Position53

Antal i ritning2

Logga in för att se pris

Nut bulkhead adapter 1270-08

Article no: 710254

Logga in för att se pris

Shim yoke bracket - EC209-EC226 - 10mm (cast yoke)

Article no: 1007041

Position12

Antal i ritning4

Logga in för att se pris

Shim yoke bracket - EC209-EC226 - 10mm (cast yoke)

Article no: 1007041

For option Shimmed Tilt cylinder

Logga in för att se pris

Yoke Bracket tilt cylinder EC209, EC214 cast grease-free

Article no: 1023212

Position13

Antal i ritning4

Logga in för att se pris

Yoke Bracket tilt cylinder EC209, EC214 cast grease-free

Article no: 1023212

(POS.14-15 included)

Logga in för att se pris

Cylindrical pin CPK Ø20x50 m6

Article no: 650211

Position15

Antal i ritning4

Logga in för att se pris

Cylindrical pin CPK Ø20x50 m6

Article no: 650211

Logga in för att se pris

Screw cover M16

Article no: 611302

Position64

Antal i ritning8

Logga in för att se pris

Screw cover M16

Article no: 611302

Part of make up

Logga in för att se pris

Screw MC6S 16x100 12.9 ZFSHL ISO4762

Article no: 6000156

Position23

Antal i ritning4

Logga in för att se pris

Screw MC6S 16x100 12.9 ZFSHL ISO4762

Article no: 6000156

Torque: 333Nm

Logga in för att se pris

Screw MC6S 16x130 12.9 ZFSHL ISO4762

Article no: 6000154

Position25

Antal i ritning4

Logga in för att se pris

Screw MC6S 16x130 12.9 ZFSHL ISO4762

Article no: 6000154

Torque: 333Nm

Logga in för att se pris

Screw MC6S 16x140 12.9 ZFSHL ISO4762

Article no: 6000152

Position27

Antal i ritning8

Logga in för att se pris

Screw MC6S 16x140 12.9 ZFSHL ISO4762

Article no: 6000152

Torque: 333Nm

Logga in för att se pris

Hose bracket 8 Hoses right V2

Article no: 1047138

Position20

Antal i ritning1

Logga in för att se pris

Hose bracket 8 Hoses right V2

Article no: 1047138

Logga in för att se pris

Hose bracket 8 Hoses left V2

Article no: 1047137

Position19

Antal i ritning1

Logga in för att se pris

Hose bracket 8 Hoses left V2

Article no: 1047137

Logga in för att se pris

Spacer Hose Bracket 20mm

Article no: 1023777

Position24

Antal i ritning4

Logga in för att se pris

Spacer Hose Bracket 20mm

Article no: 1023777

Logga in för att se pris

Plug 1/8" BSPT

Article no: 711523

Position66

Antal i ritning4

Logga in för att se pris

Plug 1/8" BSPT

Article no: 711523

Only for ss0, ss3 R-X, ss5, ss10

Logga in för att se pris

Plug M20x1,5 tilt cylinder EC206, EC209 (overcenter 730269)

Article no: 1022297

Position67

Antal i ritning4

Logga in för att se pris

Plug M20x1,5 tilt cylinder EC206, EC209 (overcenter 730269)

Article no: 1022297

Only for ss0, ss3 R-X, ss5, ss10 (POS.68 included)

Logga in för att se pris

Plug Din 908 1/4"

Article no: 711505

Position29

Antal i ritning6

Logga in för att se pris

Plug Din 908 1/4"

Article no: 711505

Logga in för att se pris

Screw MC6S 16x90 12.9 ZFSHL ISO4762

Article no: 6000151

Position8

Antal i ritning18

Logga in för att se pris

Screw MC6S 16x90 12.9 ZFSHL ISO4762

Article no: 6000151

Torque: 333Nm. QTY: 24-26 for Wide

Logga in för att se pris

Washer NL16-DPE 17,0x25,4x3,7

Article no: 611044

Position55

Antal i ritning2

Logga in för att se pris

Washer NL16-DPE 17,0x25,4x3,7

Article no: 611044

Logga in för att se pris

Washer NL20-DPE 21,4x30,7x3,7

Article no: 611098

Position51

Antal i ritning2

Logga in för att se pris

Washer NL20-DPE 21,4x30,7x3,7

Article no: 611098

Logga in för att se pris

Adapter bulkhead 1260-04-04

Article no: 710240

Position60

Antal i ritning2

Logga in för att se pris

Adapter bulkhead 1260-04-04

Article no: 710240

Logga in för att se pris

Adapter bulkhead 1260-06-32

Article no: 710242

Position56

Antal i ritning2

Logga in för att se pris

Adapter bulkhead 1260-06-32

Article no: 710242

Logga in för att se pris

Nut bulkhead adapter 1270-06

Article no: 710252

Position57

Antal i ritning2

Logga in för att se pris

Nut bulkhead adapter 1270-06

Article no: 710252

Logga in för att se pris

Washer NL1/2"-DPE 13,5x19,5x2,5

Article no: 611096

Position59

Antal i ritning2

Logga in för att se pris

Washer NL1/2"-DPE 13,5x19,5x2,5

Article no: 611096

Logga in för att se pris

Nut bulkhead adapter 1270-04

Article no: 710250

Position61

Antal i ritning2

Logga in för att se pris

Nut bulkhead adapter 1270-04

Article no: 710250

Logga in för att se pris

Screw M6S 8x16 8.8 FZB ISO4017

Article no: 610122

Position46

Antal i ritning8

Logga in för att se pris

Screw M6S 8x16 8.8 FZB ISO4017

Article no: 610122

Logga in för att se pris

O-ring 9,92x2,62 NBR 70 shore EC209/219/226 cylinder axle

Article no: 710968

Position6

Antal i ritning4

Logga in för att se pris

O-ring 9,92x2,62 NBR 70 shore EC209/219/226 cylinder axle

Article no: 710968

QTY: 8 for option Wide

Logga in för att se pris

Slotted pin RPE5x20

Article no: 640413

Position33

Antal i ritning2

Logga in för att se pris

Slotted pin RPE5x20

Article no: 640413

QTY: 4 for option Wide

Logga in för att se pris

Cylinder axle EC206, EC206B, EC209, EC209B, EC214

Article no: 1016458

Position36

Antal i ritning2

Logga in för att se pris

Cylinder axle EC206, EC206B, EC209, EC209B, EC214

Article no: 1016458

Logga in för att se pris

Clamping half EC206,209,214 EngconYellow complete

Article no: 1022942

Position37

Antal i ritning4

Logga in för att se pris

Clamping half EC206,209,214 EngconYellow complete

Article no: 1022942

(POS.38 included)

Logga in för att se pris

Spacer clamping half rubber EC206,209,214

Article no: 1016465

Position38

Antal i ritning4

Logga in för att se pris

Spacer clamping half rubber EC206,209,214

Article no: 1016465

Logga in för att se pris

Hose protection Tiltcyl EC05B-15B, 206-214 overcenter

Article no: 1003774

Position45

Antal i ritning2

Logga in för att se pris

Hose protection Tiltcyl EC05B-15B, 206-214 overcenter

Article no: 1003774

Logga in för att se pris

Overcenter adjustable-EC206/209/214/219W/226W/05B-15B

Article no: 730269

Position44

Antal i ritning4

Logga in för att se pris

Overcenter adjustable-EC206/209/214/219W/226W/05B-15B

Article no: 730269

Torque: 45Nm

Logga in för att se pris

Screw MC6S 8x40 12.9 ZFSHL ISO4762

Article no: 6000145

Position5

Antal i ritning2

Logga in för att se pris

Screw MC6S 8x40 12.9 ZFSHL ISO4762

Article no: 6000145

Logga in för att se pris

Bushing BWG-F 35/45/55/5x30

Article no: 631003

Position14

Antal i ritning4

Logga in för att se pris

Bushing BWG-F 35/45/55/5x30

Article no: 631003

Logga in för att se pris

Screw cover M16 - cast yoke & tilt axle

Article no: 1004801

Position63

Antal i ritning14

Logga in för att se pris

Screw cover M16 - cast yoke & tilt axle

Article no: 1004801

Part of make up

Logga in för att se pris

Screw cover M10 - clamping half EC206,209,214

Article no: 1021468

Position62

Antal i ritning8

Logga in för att se pris

Screw cover M10 - clamping half EC206,209,214

Article no: 1021468

Part of make up

Logga in för att se pris

Tilt cylinder EC214 for overcenter 730269

Article no: 1041414

Position10

Antal i ritning2

Logga in för att se pris

Tilt cylinder EC214 for overcenter 730269

Article no: 1041414

See "Tilt cylinders"

Logga in för att se pris

Bushing tilt EC214/EC219 WB802 85/90x35

Article no: 630321

Position1

Antal i ritning2

Logga in för att se pris

Bushing tilt EC214/EC219 WB802 85/90x35

Article no: 630321

(Included in Top part)

Logga in för att se pris

Shim tilt axle - EC214/EC219 0,5mm

Article no: 1016420

Position2

Antal i ritning4

Logga in för att se pris

Shim tilt axle - EC214/EC219 0,5mm

Article no: 1016420

Use if required

Logga in för att se pris

Tilt axial washer EC214, EC219

Article no: 1016417

Position3

Antal i ritning1

Logga in för att se pris

Tilt axial washer EC214, EC219

Article no: 1016417

Logga in för att se pris

Screw MC6S 16x120 12.9 ZFSHL ISO4762

Article no: 6000162

Position18

Antal i ritning4

Logga in för att se pris

Screw MC6S 16x120 12.9 ZFSHL ISO4762

Article no: 6000162

Torque: 333Nm

Logga in för att se pris

Hose Tilt Long - EC214

Article no: 743001

Position42

Antal i ritning4

Logga in för att se pris

Hose Tilt Long - EC214

Article no: 743001

Logga in för att se pris

Hose Tilt Short - EC214

Article no: 743002

Position31

Antal i ritning2

Logga in för att se pris

Hose Tilt Short - EC214

Article no: 743002

Logga in för att se pris

Spacer Hose Bracket 39mm

Article no: 1005911

Position26

Antal i ritning8

Logga in för att se pris

Spacer Hose Bracket 39mm

Article no: 1005911

Logga in för att se pris

Tilt axle EC214, EC219

Article no: 1016416

Position7

Antal i ritning2

Logga in för att se pris

Tilt axle EC214, EC219

Article no: 1016416

Logga in för att se pris

Tilt cylinder EC214W

Article no: 1030380

Position11

Antal i ritning2

Logga in för att se pris

Tilt cylinder EC214W

Article no: 1030380

See "Tilt cylinders"

Logga in för att se pris

Hose bracket Lännen left

Article no: 1045618

Position21

Antal i ritning1

Logga in för att se pris

Hose bracket Lännen left

Article no: 1045618

Logga in för att se pris

Hose bracket Lännen right

Article no: 1045619

Position22

Antal i ritning1

Logga in för att se pris

Hose bracket Lännen right

Article no: 1045619

Logga in för att se pris

Axle for spacer EC209W, EC214W

Article no: 1030070

Position34

Antal i ritning2

Logga in för att se pris

Axle for spacer EC209W, EC214W

Article no: 1030070

Logga in för att se pris

Spacer tilt cylinder EC209W, EC214W

Article no: 1030069

Position35

Antal i ritning4

Logga in för att se pris

Spacer tilt cylinder EC209W, EC214W

Article no: 1030069

Logga in för att se pris

Screw MC6S 10x90 12.9 ZFSHL ISO4762

Article no: 6000153

Position41

Antal i ritning8

Logga in för att se pris

Screw MC6S 10x90 12.9 ZFSHL ISO4762

Article no: 6000153

Torque: 79Nm

Logga in för att se pris

Hose tilt - EC214 - long wide

Article no: 7000167

Position43

Antal i ritning4

Logga in för att se pris

Hose tilt - EC214 - long wide

Article no: 7000167

Logga in för att se pris

Hose tilt - EC214 - short wide

Article no: 7000166

Position32

Antal i ritning2

Logga in för att se pris

Hose tilt - EC214 - short wide

Article no: 7000166

Logga in för att se pris

Tilt cylinder EC214

Article no: 1024186

Position65

Antal i ritning2

Logga in för att se pris

Tilt cylinder EC214

Article no: 1024186

Replaced by POS.10 from 2017-05

Logga in för att se pris

O-ring 18x2 NBR 70 shore EC05 motor

Article no: 710955

Position68

Antal i ritning4

Logga in för att se pris

O-ring 18x2 NBR 70 shore EC05 motor

Article no: 710955

Logga in för att se pris
