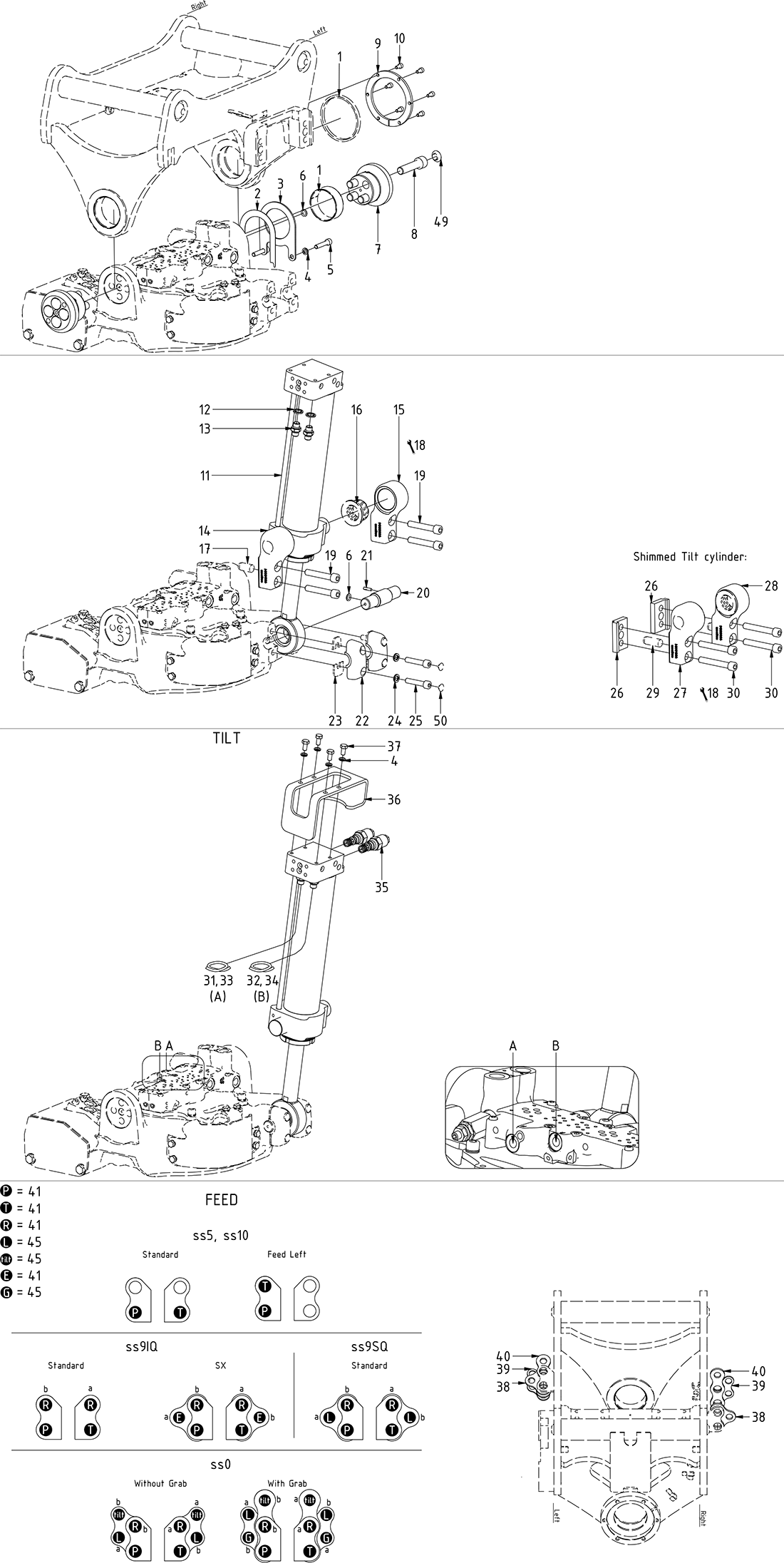

Standard components

Pos

Artikel

Extra Info

Antal i ritning

Pris (exkl. moms)

Screw MC6S 6x12H 12.9 ZFSHL ISO4762

Article no: 6000352

Position10

Antal i ritning6

Logga in för att se pris

Screw MC6S 6x12H 12.9 ZFSHL ISO4762

Article no: 6000352

Logga in för att se pris

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

Position4

Antal i ritning6

Logga in för att se pris

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

QTY: 4 part of Tilt cylinder

Logga in för att se pris

Washer NL1/2"-DPE 13,5x19,5x2,5

Article no: 611096

Position46

Antal i ritning2

Logga in för att se pris

Washer NL1/2"-DPE 13,5x19,5x2,5

Article no: 611096

Logga in för att se pris

Nut bulkhead adapter 1270-04

Article no: 710250

Position48

Antal i ritning2

Logga in för att se pris

Nut bulkhead adapter 1270-04

Article no: 710250

Logga in för att se pris

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

Position24

Antal i ritning4

Logga in för att se pris

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

Logga in för att se pris

Adapter 138-04-29 ( compact 136-04-04 )

Article no: 710135

Position13

Antal i ritning2

Logga in för att se pris

Adapter 138-04-29 ( compact 136-04-04 )

Article no: 710135

Logga in för att se pris

Seal washer GBR04 1/4"

Article no: 710702

Position12

Antal i ritning2

Logga in för att se pris

Seal washer GBR04 1/4"

Article no: 710702

Logga in för att se pris

Screw MC6S 10x50 12.9 ZFSHL ISO4762

Article no: 611515

Position25

Antal i ritning4

Logga in för att se pris

Screw MC6S 10x50 12.9 ZFSHL ISO4762

Article no: 611515

Torque: 79Nm

Logga in för att se pris

Washer NL16-DPE 17,0x25,4x3,7

Article no: 611044

Position42

Antal i ritning2

Logga in för att se pris

Washer NL16-DPE 17,0x25,4x3,7

Article no: 611044

Logga in för att se pris

Screw M6S 8x16 8.8 FZB ISO4017

Article no: 610122

Position37

Antal i ritning4

Logga in för att se pris

Screw M6S 8x16 8.8 FZB ISO4017

Article no: 610122

Logga in för att se pris

O-ring 9,92x2,62 NBR 70 shore EC209/219/226 cylinder axle

Article no: 710968

Position6

Antal i ritning3

Logga in för att se pris

O-ring 9,92x2,62 NBR 70 shore EC209/219/226 cylinder axle

Article no: 710968

Logga in för att se pris

Adapter bulkhead 1260-04-04

Article no: 710240

Position47

Antal i ritning2

Logga in för att se pris

Adapter bulkhead 1260-04-04

Article no: 710240

Logga in för att se pris

Hose bracket EC05B/EC206-straight Plate for locking hose

Article no: 1011454

Position40

Antal i ritning2

Logga in för att se pris

Hose bracket EC05B/EC206-straight Plate for locking hose

Article no: 1011454

For ss0 with Grab

Logga in för att se pris

Hose bracket EC206-sheet metal for 2 locking hose-fixed

Article no: 1026096

Position39

Antal i ritning2

Logga in för att se pris

Hose bracket EC206-sheet metal for 2 locking hose-fixed

Article no: 1026096

For ss0

Logga in för att se pris

Hose bracket expansion (3x3/8")

Article no: 1011565

Position38

Antal i ritning2

Logga in för att se pris

Hose bracket expansion (3x3/8")

Article no: 1011565

For ss9

Logga in för att se pris

Adapter bulkhead 1260-06-32

Article no: 710242

Position43

Antal i ritning2

Logga in för att se pris

Adapter bulkhead 1260-06-32

Article no: 710242

Logga in för att se pris

Nut bulkhead adapter 1270-06

Article no: 710252

Position44

Antal i ritning2

Logga in för att se pris

Nut bulkhead adapter 1270-06

Article no: 710252

Logga in för att se pris

Screw MC6S 12x80 12.9 ZFSHL ISO4762

Article no: 6000148

Position30

Antal i ritning4

Logga in för att se pris

Screw MC6S 12x80 12.9 ZFSHL ISO4762

Article no: 6000148

Torque: 136Nm

Logga in för att se pris

Bushing tilt EC206, EC209 WB802 65/70x25

Article no: 630322

Position1

Antal i ritning2

Logga in för att se pris

Bushing tilt EC206, EC209 WB802 65/70x25

Article no: 630322

(Included in Top part)

Logga in för att se pris

Tilt axial washer EC206, EC206B, EC209, EC209B

Article no: 1016461

Position3

Antal i ritning1

Logga in för att se pris

Tilt axial washer EC206, EC206B, EC209, EC209B

Article no: 1016461

Logga in för att se pris

Shim tilt axle - EC206, EC206B, EC209, EC209B 0,5mm

Article no: 1016499

Position2

Antal i ritning1

Logga in för att se pris

Shim tilt axle - EC206, EC206B, EC209, EC209B 0,5mm

Article no: 1016499

Use if required

Logga in för att se pris

Screw MC6S 8x40 12.9 ZFSHL ISO4762

Article no: 6000145

Position5

Antal i ritning2

Logga in för att se pris

Screw MC6S 8x40 12.9 ZFSHL ISO4762

Article no: 6000145

Logga in för att se pris

Screw MC6S 16x65 12.9 ZFSHL

Article no: 6000170

Position8

Antal i ritning8

Logga in för att se pris

Screw MC6S 16x65 12.9 ZFSHL

Article no: 6000170

Torque: 333Nm

Logga in för att se pris

Tilt axle EC206S/EC206BS/EC209S/EC209BS

Article no: 1062499

Position7

Antal i ritning2

Logga in för att se pris

Tilt axle EC206S/EC206BS/EC209S/EC209BS

Article no: 1062499

Logga in för att se pris

Protection Plate tilt axle EC206/EC209

Article no: 1064716

Position9

Antal i ritning1

Logga in för att se pris

Protection Plate tilt axle EC206/EC209

Article no: 1064716

Logga in för att se pris

Tilt cylinder EC206, EC206B

Article no: 1066135

Position11

Antal i ritning1

Logga in för att se pris

Tilt cylinder EC206, EC206B

Article no: 1066135

See "Tilt cylinders"

Logga in för att se pris

Yoke Bracket EC206/206B front complete cast

Article no: 1023824

Position14

Antal i ritning2

Logga in för att se pris

Yoke Bracket EC206/206B front complete cast

Article no: 1023824

(POS.16-17 included)

Logga in för att se pris

Yoke Bracket EC206/206B rear complete cast

Article no: 1023823

Position15

Antal i ritning2

Logga in för att se pris

Yoke Bracket EC206/206B rear complete cast

Article no: 1023823

(POS.16-17 included)

Logga in för att se pris

Bushing BWG-F 35/45/55/5x30

Article no: 631003

Position16

Antal i ritning2

Logga in för att se pris

Bushing BWG-F 35/45/55/5x30

Article no: 631003

Logga in för att se pris

Cylindrical pin CPK Ø16x36 m6

Article no: 650215

Position17

Antal i ritning2

Logga in för att se pris

Cylindrical pin CPK Ø16x36 m6

Article no: 650215

Logga in för att se pris

Slotted pin RPE5x20

Article no: 640413

Position21

Antal i ritning1

Logga in för att se pris

Slotted pin RPE5x20

Article no: 640413

Logga in för att se pris

Cylinder axle EC206, EC206B, EC209, EC209B, EC214

Article no: 1016458

Position20

Antal i ritning1

Logga in för att se pris

Cylinder axle EC206, EC206B, EC209, EC209B, EC214

Article no: 1016458

Logga in för att se pris

Clamping half EC206,209,214 EngconYellow complete

Article no: 1022942

Position22

Antal i ritning2

Logga in för att se pris

Clamping half EC206,209,214 EngconYellow complete

Article no: 1022942

(POS.23 included)

Logga in för att se pris

Spacer clamping half rubber EC206,209,214

Article no: 1016465

Position23

Antal i ritning2

Logga in för att se pris

Spacer clamping half rubber EC206,209,214

Article no: 1016465

Logga in för att se pris

Yoke Bracket EC206 rear complete cast wide

Article no: 1040380

Position28

Antal i ritning1

Logga in för att se pris

Yoke Bracket EC206 rear complete cast wide

Article no: 1040380

(POS.16, 29 included)

Logga in för att se pris

Shim yoke bracket - EC05B, EC206 - 11mm

Article no: 1006199

Position26

Antal i ritning2

Logga in för att se pris

Shim yoke bracket - EC05B, EC206 - 11mm

Article no: 1006199

For option Shimmed Tilt cylinder

Logga in för att se pris

Cylindrical pin CPK Ø16x45 m6

Article no: 650218

Position29

Antal i ritning2

Logga in för att se pris

Cylindrical pin CPK Ø16x45 m6

Article no: 650218

Logga in för att se pris

Hose Tilt Long - EC206

Article no: 742912

Position31

Antal i ritning1

Logga in för att se pris

Hose Tilt Long - EC206

Article no: 742912

Connect to valve block A

Logga in för att se pris

Hose Tilt Short - EC206

Article no: 742911

Position32

Antal i ritning1

Logga in för att se pris

Hose Tilt Short - EC206

Article no: 742911

Connect to valve block B

Logga in för att se pris

Hose

Article no: 7000324

Position33

Antal i ritning1

Logga in för att se pris

Hose

Article no: 7000324

Connect to terminal

Logga in för att se pris

Hose

Article no: 7000325

Position34

Antal i ritning1

Logga in för att se pris

Hose

Article no: 7000325

Connect to terminal

Logga in för att se pris

Hose protection Tiltcyl EC05B-15B, 206-214 overcenter

Article no: 1003774

Position36

Antal i ritning1

Logga in för att se pris

Hose protection Tiltcyl EC05B-15B, 206-214 overcenter

Article no: 1003774

Logga in för att se pris

Overcenter adjustable-EC206/209/214/219W/226W/05B-15B

Article no: 730269

Position35

Antal i ritning2

Logga in för att se pris

Overcenter adjustable-EC206/209/214/219W/226W/05B-15B

Article no: 730269

Torque: 45Nm

Logga in för att se pris

Screw cover M16 - cast yoke & tilt axle

Article no: 1004801

Position49

Antal i ritning8

Logga in för att se pris

Screw cover M16 - cast yoke & tilt axle

Article no: 1004801

Part of make up

Logga in för att se pris

Screw cover M10 - clamping half EC206,209,214

Article no: 1021468

Position50

Antal i ritning4

Logga in för att se pris

Screw cover M10 - clamping half EC206,209,214

Article no: 1021468

Part of make up

Logga in för att se pris

Screw MC6S 12x70 12.9 ZFSHL ISO4762

Article no: 611517

Position19

Antal i ritning4

Logga in för att se pris

Screw MC6S 12x70 12.9 ZFSHL ISO4762

Article no: 611517

Torque: 136Nm

Logga in för att se pris
