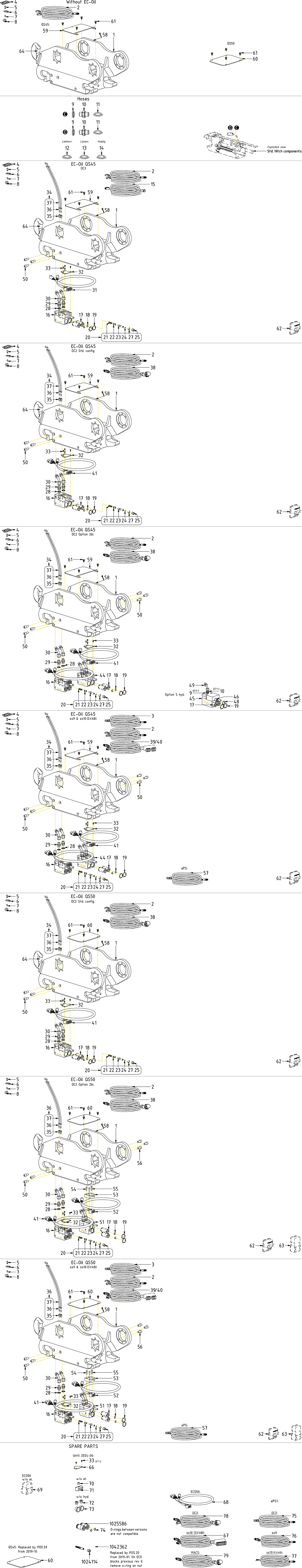

QS45/QS50

Interact to see more

Pos

Artikel

Extra Info

Antal i ritning

Pris (exkl. moms)

Cover QS45 V3

Article no: 1053624

Position61

Antal i ritning1

Logga in för att se pris

Cover QS45 V3

Article no: 1053624

Logga in för att se pris

Cover QS45/50 V2

Article no: 1025581

Position62

Antal i ritning1

Logga in för att se pris

Cover QS45/50 V2

Article no: 1025581

Replaced by POS.61

Logga in för att se pris

Cable ECO W-machine-DC2-DTM(12+6)-QS/QSC-2,5m

Article no: 1042247

Position80

Antal i ritning1

Logga in för att se pris

Cable ECO W-machine-DC2-DTM(12+6)-QS/QSC-2,5m

Article no: 1042247

Replaced by POS.40 from 2018-08 Attach to 6P and 12P

Logga in för att se pris

Adapter 489-04-04

Article no: 710163

Position51

Antal i ritning1

Logga in för att se pris

Adapter 489-04-04

Article no: 710163

Logga in för att se pris

Power plug ECO50 W-Quick hitch 8P right-DTM

Article no: 8002007

Position54

Antal i ritning1

Logga in för att se pris

Power plug ECO50 W-Quick hitch 8P right-DTM

Article no: 8002007

Cable gland torque: 6Nm

Logga in för att se pris

Cover block QH-power plug-ECO50 W right-quick hitch

Article no: 1041647

Position55

Antal i ritning1

Logga in för att se pris

Cover block QH-power plug-ECO50 W right-quick hitch

Article no: 1041647

Logga in för att se pris

Power plug ECO50 W-Quick hitch 8P right-DTM

Article no: 1045167

Position70

Antal i ritning1

Logga in för att se pris

Power plug ECO50 W-Quick hitch 8P right-DTM

Article no: 1045167

Replaced by POS.54 from 2023-06 Not compatible with QSM

Logga in för att se pris

Protection-ECO50 W with power plug-Quick hitch

Article no: 1049167

Position65

Antal i ritning2

Logga in för att se pris

Protection-ECO50 W with power plug-Quick hitch

Article no: 1049167

Part of make up

Logga in för att se pris

Protection-ECO50 W without power plug-Quick hitch

Article no: 1049168

Position71

Antal i ritning1

Logga in för att se pris

Protection-ECO50 W without power plug-Quick hitch

Article no: 1049168

Part of make up

Logga in för att se pris

Unit cable ss9-2 ECO W (Q)S45-QS50-2,5m

Article no: 1036844

Position41

Antal i ritning1

Logga in för att se pris

Unit cable ss9-2 ECO W (Q)S45-QS50-2,5m

Article no: 1036844

Attach to Left 12P

Logga in för att se pris

Unit cable ss10 ECO W QS50-2,5m

Article no: 8002008

Position42

Antal i ritning1

Logga in för att se pris

Unit cable ss10 ECO W QS50-2,5m

Article no: 8002008

Attach to both 12P

Logga in för att se pris

Block ECO45/50 W -QH 2hy V3

Article no: 1076524

Position46

Antal i ritning1

Logga in för att se pris

Block ECO45/50 W -QH 2hy V3

Article no: 1076524

(POS.18, 20 incl.)

Logga in för att se pris

Block ECO45 W-Quick hitch -3hy

Article no: 1054417

Position47

Antal i ritning1

Logga in för att se pris

Block ECO45 W-Quick hitch -3hy

Article no: 1054417

(POS.18, 20, 48, 50 incl.)

Logga in för att se pris

Screw MC6S 6x20 12.9 untreated ISO4762

Article no: 610414

Position56

Antal i ritning2

Logga in för att se pris

Screw MC6S 6x20 12.9 untreated ISO4762

Article no: 610414

Logga in för att se pris

Hose

Article no: 7001484

Position15

Antal i ritning2

Logga in för att se pris

Hose

Article no: 7001484

Logga in för att se pris

Extension cable 4-pole DT-FULL 3m

Article no: 8002297

Position16

Antal i ritning1

Logga in för att se pris

Extension cable 4-pole DT-FULL 3m

Article no: 8002297

Attach to 4P

Logga in för att se pris

Block ECO45/50 W -QH-2hy 1cl V3

Article no: 1074021

Position17

Antal i ritning2

Logga in för att se pris

Block ECO45/50 W -QH-2hy 1cl V3

Article no: 1074021

(POS.18, 20-21 incl.)

Logga in för att se pris

Power plug 12P ECO45 W-QH - DC3

Article no: 8002149

Position32

Antal i ritning1

Logga in för att se pris

Power plug 12P ECO45 W-QH - DC3

Article no: 8002149

Logga in för att se pris

Cover plate ECO45/50 W - QH

Article no: 1074695

Position33

Antal i ritning1

Logga in för att se pris

Cover plate ECO45/50 W - QH

Article no: 1074695

Logga in för att se pris

Central lubrication kit ECO W V2

Article no: 1050794

Position21

Antal i ritning1

Logga in för att se pris

Central lubrication kit ECO W V2

Article no: 1050794

(POS.22-28 incl.)

Logga in för att se pris

Spring 6058

Article no: 1024113

Position22

Antal i ritning1

Logga in för att se pris

Spring 6058

Article no: 1024113

Logga in för att se pris

Piston sealing KPOR130 12x7,1x2,2

Article no: 1024112

Position23

Antal i ritning2

Logga in för att se pris

Piston sealing KPOR130 12x7,1x2,2

Article no: 1024112

(O-ring included with seal ring)

Logga in för att se pris

Grease piston for ECO block

Article no: 1024111

Position24

Antal i ritning1

Logga in för att se pris

Grease piston for ECO block

Article no: 1024111

Logga in för att se pris

Nut greasepiston V2

Article no: 1047688

Position26

Antal i ritning1

Logga in för att se pris

Nut greasepiston V2

Article no: 1047688

Wrap with thread sealing tape

Logga in för att se pris

Hose kit - Machine hitch - Lubrication ECO W

Article no: 7000514

Position36

Antal i ritning1

Logga in för att se pris

Hose kit - Machine hitch - Lubrication ECO W

Article no: 7000514

(POS.37-39 incl.)

Logga in för att se pris

Strain relief plate ZL60 4x

Article no: 8000703

Position4

Antal i ritning1

Logga in för att se pris

Strain relief plate ZL60 4x

Article no: 8000703

For QS50

Logga in för att se pris

Strain relief plate ZL87 6x

Article no: 8000704

Position5

Antal i ritning2

Logga in för att se pris

Strain relief plate ZL87 6x

Article no: 8000704

QTY: 1 for QS50

Logga in för att se pris

Blind rivet 4,0x12,3 DIN7337 alu/steel

Article no: 6000294

Position6

Antal i ritning10

Logga in för att se pris

Blind rivet 4,0x12,3 DIN7337 alu/steel

Article no: 6000294

Logga in för att se pris

Rubber Steel Clamp Ø10

Article no: 6000003

Position9

Antal i ritning2

Logga in för att se pris

Rubber Steel Clamp Ø10

Article no: 6000003

QTY: 3 for QS50 ECO

Logga in för att se pris

Holder Deutsch DT/DTM connector

Article no: 810662

Position7

Antal i ritning6

Logga in för att se pris

Holder Deutsch DT/DTM connector

Article no: 810662

Logga in för att se pris

O-ring 9,25 x 1,78 NBR 70 shore

Article no: 712429

Position27

Antal i ritning1

Logga in för att se pris

O-ring 9,25 x 1,78 NBR 70 shore

Article no: 712429

Located inside POS.26

Logga in för att se pris

Unit cable MACS ECO W QS60-QS70-3,5m

Article no: 1043276

Position81

Antal i ritning1

Logga in för att se pris

Unit cable MACS ECO W QS60-QS70-3,5m

Article no: 1043276

Attach to 12P

Logga in för att se pris

Protection Plug DTM06-6S

Article no: 8000620

Position44

Antal i ritning1

Logga in för att se pris

Protection Plug DTM06-6S

Article no: 8000620

QTY depends on config.

Logga in för att se pris

Protection Plug DTM06-12SA

Article no: 8002058

Position45

Antal i ritning1

Logga in för att se pris

Protection Plug DTM06-12SA

Article no: 8002058

QTY depends on config.

Logga in för att se pris

Screw M6SF 8x12H 8.8 FZB(A2K) DIN6921 Ribbed flange

Article no: 6000120

Position63

Antal i ritning4

Logga in för att se pris

Screw M6SF 8x12H 8.8 FZB(A2K) DIN6921 Ribbed flange

Article no: 6000120

Logga in för att se pris

Unit cable 3rd PTY ss9-2 ECO W QS45-QS80-3m

Article no: 1047113

Position78

Antal i ritning1

Logga in för att se pris

Unit cable 3rd PTY ss9-2 ECO W QS45-QS80-3m

Article no: 1047113

Attach to Right 12P

Logga in för att se pris

Hose - 3m - For hose kit - lubricant ECO

Article no: 790176

Position39

Antal i ritning2

Logga in för att se pris

Hose - 3m - For hose kit - lubricant ECO

Article no: 790176

Logga in för att se pris

Hose lock - Quick Hitch QS45, QS60, QS70

Article no: 741505

Position12

Antal i ritning2

Logga in för att se pris

Hose lock - Quick Hitch QS45, QS60, QS70

Article no: 741505

Logga in för att se pris

Hose

Article no: 7000560

Position13

Antal i ritning2

Logga in för att se pris

Hose

Article no: 7000560

Logga in för att se pris

Tube sleeve straight Push-In - 20mm

Article no: 7001521

Position37

Antal i ritning2

Logga in för att se pris

Tube sleeve straight Push-In - 20mm

Article no: 7001521

Depends on the specific hitch model

Logga in för att se pris

Tube sleeve 45° Push-In 15mm

Article no: 7001980

Position38

Antal i ritning2

Logga in för att se pris

Tube sleeve 45° Push-In 15mm

Article no: 7001980

Depends on the specific hitch model

Logga in för att se pris

Adapter 489-06-06

Article no: 710164

Position31

Antal i ritning2

Logga in för att se pris

Adapter 489-06-06

Article no: 710164

Loxeal 55-02

Logga in för att se pris

Protection-ECO45 W-Quick hitch

Article no: 1047812

Position64

Antal i ritning1

Logga in för att se pris

Protection-ECO45 W-Quick hitch

Article no: 1047812

Part of make up

Logga in för att se pris

Adapter 138-04-29 ( compact 136-04-04 )

Article no: 710135

Position11

Antal i ritning2

Logga in för att se pris

Adapter 138-04-29 ( compact 136-04-04 )

Article no: 710135

Logga in för att se pris

Push-In coupling straight Ø6mm M8x1

Article no: 790185

Position35

Antal i ritning2

Logga in för att se pris

Push-In coupling straight Ø6mm M8x1

Article no: 790185

Logga in för att se pris

Cover plate Power plug-ECO45 W-quick hitch

Article no: 1041098

Position68

Antal i ritning1

Logga in för att se pris

Cover plate Power plug-ECO45 W-quick hitch

Article no: 1041098

Used for block w/o cable slot

Logga in för att se pris

Adapter 136-06-06

Article no: 710106

Position30

Antal i ritning2

Logga in för att se pris

Adapter 136-06-06

Article no: 710106

Logga in för att se pris

Power plug ECO W-male-housing

Article no: 1041814

Position73

Antal i ritning1

Logga in för att se pris

Power plug ECO W-male-housing

Article no: 1041814

Logga in för att se pris

Coupling ECO 1/4" female V3

Article no: 1053683

Position48

Antal i ritning1

Logga in för att se pris

Coupling ECO 1/4" female V3

Article no: 1053683

Torque 60Nm. (POS.49 incl.)

Logga in för att se pris

Screw MC6S 12x20 12.9 untreated ISO4762

Article no: 610472

Position58

Antal i ritning3

Logga in för att se pris

Screw MC6S 12x20 12.9 untreated ISO4762

Article no: 610472

Loxeal 83-52

Logga in för att se pris

Screw MKFT M4x12 A4 DIN 966

Article no: 6000121

Position34

Antal i ritning4

Logga in för att se pris

Screw MKFT M4x12 A4 DIN 966

Article no: 6000121

Logga in för att se pris

Block ECO50 W right-quick hitch -2hy V2

Article no: 1055714

Position53

Antal i ritning1

Logga in för att se pris

Block ECO50 W right-quick hitch -2hy V2

Article no: 1055714

(POS.18, 20 incl.)

Logga in för att se pris

Plug VSTIR38ED 3/8"

Article no: 711504

Position74

Antal i ritning2

Logga in för att se pris

Plug VSTIR38ED 3/8"

Article no: 711504

Logga in för att se pris

Adapter cable M12 8P-2xDTM 3S-QLM 4,5m

Article no: 842149

Position2

Antal i ritning1

Logga in för att se pris

Adapter cable M12 8P-2xDTM 3S-QLM 4,5m

Article no: 842149

Attach to QS sensors

Logga in för att se pris

Adapter cable M12 8P-DTM 6S

Article no: 842148

Position3

Antal i ritning1

Logga in för att se pris

Adapter cable M12 8P-DTM 6S

Article no: 842148

Attach to Left 6P

Logga in för att se pris

Screw MC6S 12x25H 12.9 ZFSHL ISO4762

Article no: 6000164

Position52

Antal i ritning3

Logga in för att se pris

Screw MC6S 12x25H 12.9 ZFSHL ISO4762

Article no: 6000164

Loxeal 83-52. Torque 136Nm

Logga in för att se pris

Screw MC6S 6x25 12.9 untreated ISO4762

Article no: 6000083

Position57

Antal i ritning1

Logga in för att se pris

Screw MC6S 6x25 12.9 untreated ISO4762

Article no: 6000083

Logga in för att se pris

O-ring 14x2 70 shore

Article no: 7000767

Position28

Antal i ritning1

Logga in för att se pris

O-ring 14x2 70 shore

Article no: 7000767

Logga in för att se pris

Power plug ECO45/50 W-quick hitch -DTM

Article no: 1042244

Position43

Antal i ritning1

Logga in för att se pris

Power plug ECO45/50 W-quick hitch -DTM

Article no: 1042244

Cable gland torque: 6Nm

Logga in för att se pris

Unit cable 3rd PTY ss10 ECO W QS45-QS80-3m

Article no: 1047111

Position79

Antal i ritning1

Logga in för att se pris

Unit cable 3rd PTY ss10 ECO W QS45-QS80-3m

Article no: 1047111

L.Bl: WH>11. R.Bl: BR>1, BL>2, GR>11

Logga in för att se pris

Unit cable ePS ss0-ss10 ECO W QS45-QS80-3m

Article no: 1042246

Position59

Antal i ritning1

Logga in för att se pris

Unit cable ePS ss0-ss10 ECO W QS45-QS80-3m

Article no: 1042246

Attach to Right 6P

Logga in för att se pris

Unit cable ss10 ECO W QS60-QS80-3,5m

Article no: 1029500

Position69

Antal i ritning1

Logga in för att se pris

Unit cable ss10 ECO W QS60-QS80-3,5m

Article no: 1029500

Replaced by POS.42 from 2023-06

Logga in för att se pris

Unit cable DC2 ECO W (Q)S45-QS60-2,5m

Article no: 1048527

Position40

Antal i ritning1

Logga in för att se pris

Unit cable DC2 ECO W (Q)S45-QS60-2,5m

Article no: 1048527

Attach to Left 12P

Logga in för att se pris

O-ring 3,69x1,78 NBR 90 shore

Article no: 1024115

Position25

Antal i ritning1

Logga in för att se pris

O-ring 3,69x1,78 NBR 90 shore

Article no: 1024115

Logga in för att se pris

Coupling ECO 3/8" female V3

Article no: 1053029

Position18

Antal i ritning2

Logga in för att se pris

Coupling ECO 3/8" female V3

Article no: 1053029

Torque: 60Nm. (POS.19 incl.)

Logga in för att se pris

O-ring 12,42x1,78 PU - ECO45 3/8"

Article no: 712417

Position76

Antal i ritning2

Logga in för att se pris

O-ring 12,42x1,78 PU - ECO45 3/8"

Article no: 712417

Used until 2020-03 Separate seal kit: 7000045

Logga in för att se pris

Locktab kit Pejo 202-3

Article no: 404250

Position66

Antal i ritning1

Logga in för att se pris

Locktab kit Pejo 202-3

Article no: 404250

Lifting hook spare part

Logga in för att se pris

Protection Plug HECO 45/50 hydraulic

Article no: 7000153

Position75

Antal i ritning2

Logga in för att se pris

Protection Plug HECO 45/50 hydraulic

Article no: 7000153

Logga in för att se pris

Dirt protection block/coupling ECO 3/8"

Article no: 1028274

Position20

Antal i ritning2

Logga in för att se pris

Dirt protection block/coupling ECO 3/8"

Article no: 1028274

Logga in för att se pris

Dirt protection ECO 1/4"

Article no: 1054419

Position50

Antal i ritning1

Logga in för att se pris

Dirt protection ECO 1/4"

Article no: 1054419

Logga in för att se pris

Flat seal for ECO 1/4" V3

Article no: 1053936

Position49

Antal i ritning1

Logga in för att se pris

Flat seal for ECO 1/4" V3

Article no: 1053936

Logga in för att se pris

Flat seal for ECO 3/8" V3

Article no: 1052976

Position19

Antal i ritning2

Logga in för att se pris

Flat seal for ECO 3/8" V3

Article no: 1052976

Logga in för att se pris

Screw K6S 5x8H 10.9 FZB ISO7380

Article no: 611801

Position8

Antal i ritning2

Logga in för att se pris

Screw K6S 5x8H 10.9 FZB ISO7380

Article no: 611801

QTY: 3 for QS50 ECO

Logga in för att se pris

Seal washer GBR06 3/8"

Article no: 710703

Position29

Antal i ritning2

Logga in för att se pris

Seal washer GBR06 3/8"

Article no: 710703

Logga in för att se pris

Pipe Plug DIN 906 M16x1,5

Article no: 711529

Position72

Antal i ritning1

Logga in för att se pris

Pipe Plug DIN 906 M16x1,5

Article no: 711529

Logga in för att se pris

Seal washer GBR04 1/4"

Article no: 710702

Position10

Antal i ritning2

Logga in för att se pris

Seal washer GBR04 1/4"

Article no: 710702

Logga in för att se pris
