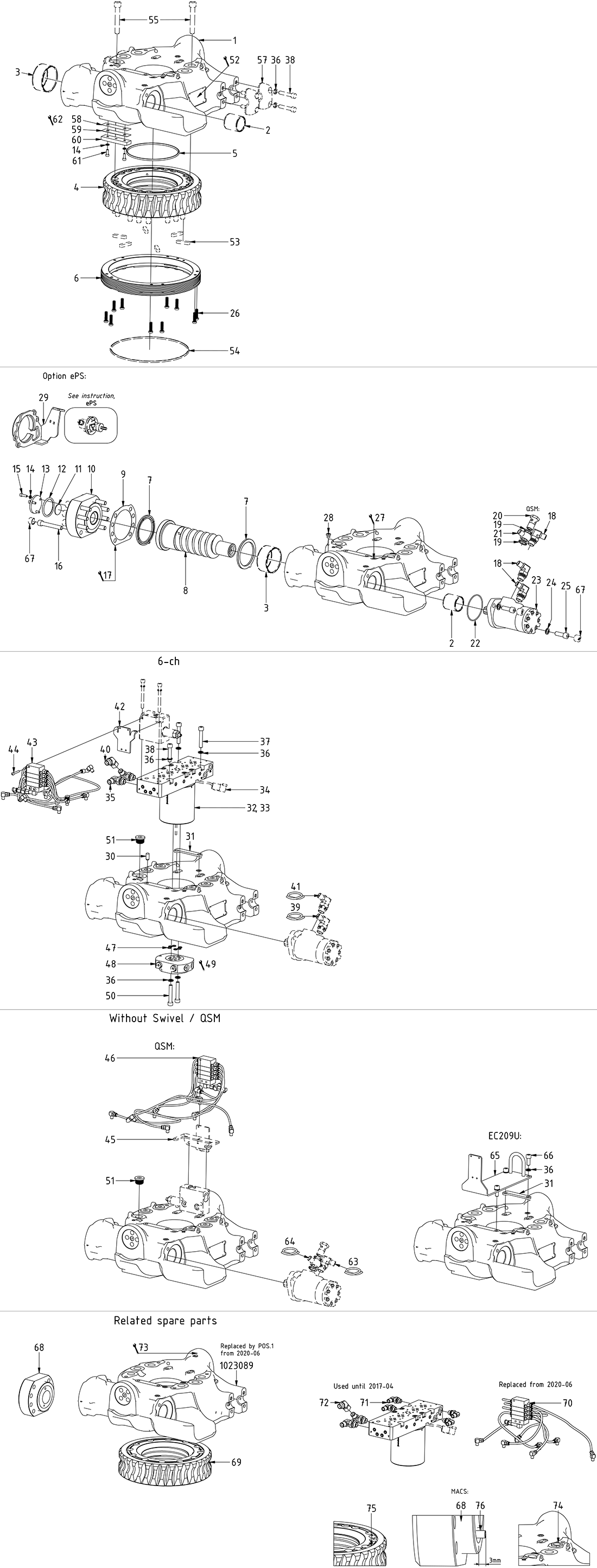

Main components

位置 / 番号

商品

追加情報

図面内数量

価格 (税抜)

Worm wheel EC209 18 bolt

Article no: 1054242

位置 / 番号ition4

図面内数量1

価格を見るにはログインしてください

Worm wheel EC209 18 bolt

Article no: 1054242

価格を見るにはログインしてください

O-ring 160x5 NBR 90 shore EC209 worm wheel

Article no: 7001660

位置 / 番号ition5

図面内数量1

価格を見るにはログインしてください

O-ring 160x5 NBR 90 shore EC209 worm wheel

Article no: 7001660

価格を見るにはログインしてください

Bearing ring EC209 V2

Article no: 1077029

位置 / 番号ition6

図面内数量1

価格を見るにはログインしてください

Bearing ring EC209 V2

Article no: 1077029

価格を見るにはログインしてください

Worm screw EC209

Article no: 1016453

位置 / 番号ition8

図面内数量1

価格を見るにはログインしてください

Worm screw EC209

Article no: 1016453

価格を見るにはログインしてください

Rotator frame 209 V2 EngconYellow complete

Article no: 1056657

位置 / 番号ition1

図面内数量1

価格を見るにはログインしてください

Rotator frame 209 V2 EngconYellow complete

Article no: 1056657

(POS.2-3 included)

価格を見るにはログインしてください

Hose motor - EC209 - long

Article no: 742804

位置 / 番号ition39

図面内数量1

価格を見るにはログインしてください

Hose motor - EC209 - long

Article no: 742804

価格を見るにはログインしてください

Adapter 408-06-06

Article no: 7000501

位置 / 番号ition40

図面内数量1

価格を見るにはログインしてください

Adapter 408-06-06

Article no: 7000501

価格を見るにはログインしてください

Hose motor - EC209 - short

Article no: 742805

位置 / 番号ition41

図面内数量1

価格を見るにはログインしてください

Hose motor - EC209 - short

Article no: 742805

価格を見るにはログインしてください

Spacer 5mm valve block EC209 V2 frame

Article no: 1058993

位置 / 番号ition31

図面内数量1

価格を見るにはログインしてください

Spacer 5mm valve block EC209 V2 frame

Article no: 1058993

価格を見るにはログインしてください

Attachment central lubrication & DC2-QSM45/50

Article no: 1055574

位置 / 番号ition45

図面内数量1

価格を見るにはログインしてください

Attachment central lubrication & DC2-QSM45/50

Article no: 1055574

Part of control system assembly

価格を見るにはログインしてください

Lubrication kit EC209 QSM

Article no: 1056598

位置 / 番号ition46

図面内数量1

価格を見るにはログインしてください

Lubrication kit EC209 QSM

Article no: 1056598

See "Central lubrication"

価格を見るにはログインしてください

Lubrication kit EC209 V2

Article no: 1059026

位置 / 番号ition43

図面内数量1

価格を見るにはログインしてください

Lubrication kit EC209 V2

Article no: 1059026

See "Central lubrication"

価格を見るにはログインしてください

Slip ring-5V/6CH-swivel - DTM

Article no: 1032566

位置 / 番号ition34

図面内数量1

価格を見るにはログインしてください

Slip ring-5V/6CH-swivel - DTM

Article no: 1032566

価格を見るにはログインしてください

Attachment central lubrication EC209

Article no: 1021695

位置 / 番号ition42

図面内数量1

価格を見るにはログインしてください

Attachment central lubrication EC209

Article no: 1021695

価格を見るにはログインしてください

Screw K6S 5x35 10.9 untreated ISO7380

Article no: 6000231

位置 / 番号ition44

図面内数量3

価格を見るにはログインしてください

Screw K6S 5x35 10.9 untreated ISO7380

Article no: 6000231

価格を見るにはログインしてください

Valve block-swivel 5v & 6-ch Slip ring-DTM-EC209

Article no: 1030480

位置 / 番号ition33

図面内数量1

価格を見るにはログインしてください

Valve block-swivel 5v & 6-ch Slip ring-DTM-EC209

Article no: 1030480

(POS.34 included) See "Valve blocks & Swivels"

価格を見るにはログインしてください

Valve block-swivel 5v & 6-ch for Slip ring-EC209

Article no: 1025501

位置 / 番号ition32

図面内数量1

価格を見るにはログインしてください

Valve block-swivel 5v & 6-ch for Slip ring-EC209

Article no: 1025501

See "Valve blocks & Swivels"

価格を見るにはログインしてください

Lubrication kit EC209

Article no: 1021742

位置 / 番号ition70

図面内数量1

価格を見るにはログインしてください

Lubrication kit EC209

Article no: 1021742

Replaced by POS.43 from 2020-06

価格を見るにはログインしてください

Attachment central lubrication EC209 w/o valve block-swivel

Article no: 1039502

位置 / 番号ition65

図面内数量1

価格を見るにはログインしてください

Attachment central lubrication EC209 w/o valve block-swivel

Article no: 1039502

価格を見るにはログインしてください

Hose

Article no: 7001306

位置 / 番号ition63

図面内数量1

価格を見るにはログインしてください

Hose

Article no: 7001306

Part of quick hitch assembly

価格を見るにはログインしてください

Hose

Article no: 7001307

位置 / 番号ition64

図面内数量1

価格を見るにはログインしてください

Hose

Article no: 7001307

Part of quick hitch assembly

価格を見るにはログインしてください

Connection block 6-ch EC209-for Slip ring

Article no: 1025502

位置 / 番号ition48

図面内数量1

価格を見るにはログインしてください

Connection block 6-ch EC209-for Slip ring

Article no: 1025502

価格を見るにはログインしてください

Axial washer with ear EC209/214/219

Article no: 1079941

位置 / 番号ition7

図面内数量2

価格を見るにはログインしてください

Axial washer with ear EC209/214/219

Article no: 1079941

Face groove toward worm screw

価格を見るにはログインしてください

Shim kit End lock - EC209/EC214/EC219

Article no: 1034434

位置 / 番号ition9

図面内数量1

価格を見るにはログインしてください

Shim kit End lock - EC209/EC214/EC219

Article no: 1034434

(1016421, 1016422, 1016423 included)

価格を見るにはログインしてください

End lock EC209/EC214/EC219 ePS

Article no: 1016557

位置 / 番号ition10

図面内数量1

価格を見るにはログインしてください

End lock EC209/EC214/EC219 ePS

Article no: 1016557

価格を見るにはログインしてください

Spacer-end lock EC209/EC214/EC219

Article no: 1065370

位置 / 番号ition11

図面内数量1

価格を見るにはログインしてください

Spacer-end lock EC209/EC214/EC219

Article no: 1065370

価格を見るにはログインしてください

Shim break support - EC209, EC214, EC219 - 0,1mm

Article no: 1055262

位置 / 番号ition58

図面内数量1

価格を見るにはログインしてください

Shim break support - EC209, EC214, EC219 - 0,1mm

Article no: 1055262

価格を見るにはログインしてください

Shim break support - EC209, EC214, EC219 - 0,3mm

Article no: 1055260

位置 / 番号ition59

図面内数量1

価格を見るにはログインしてください

Shim break support - EC209, EC214, EC219 - 0,3mm

Article no: 1055260

価格を見るにはログインしてください

Plate break support - EC209/214/219

Article no: 1055258

位置 / 番号ition60

図面内数量1

価格を見るにはログインしてください

Plate break support - EC209/214/219

Article no: 1055258

価格を見るにはログインしてください

End lock EC209/EC214/EC219

Article no: 1016415

位置 / 番号ition68

図面内数量1

価格を見るにはログインしてください

End lock EC209/EC214/EC219

Article no: 1016415

Replaced by POS.10 from 2022-01 MACS: Replaces 1028628 from 16-10

価格を見るにはログインしてください

Protection sensor -ePS, SVAB MACS-V2-EC209,EC214,EC219

Article no: 1033565

位置 / 番号ition29

図面内数量1

価格を見るにはログインしてください

Protection sensor -ePS, SVAB MACS-V2-EC209,EC214,EC219

Article no: 1033565

価格を見るにはログインしてください

Cylindrical pin CPK Ø10x24 m6

Article no: 1020539

位置 / 番号ition30

図面内数量1

価格を見るにはログインしてください

Cylindrical pin CPK Ø10x24 m6

Article no: 1020539

価格を見るにはログインしてください

Screw MC6S 14x90 12.9 ZFSHL ISO4762

Article no: 6000158

位置 / 番号ition55

図面内数量18

価格を見るにはログインしてください

Screw MC6S 14x90 12.9 ZFSHL ISO4762

Article no: 6000158

Part of quick hitch assembly Torque: 217Nm

価格を見るにはログインしてください

O-ring 242x5 NBR 90 shore EC226 worm wheel / EC209 QH

Article no: 7001663

位置 / 番号ition54

図面内数量1

価格を見るにはログインしてください

O-ring 242x5 NBR 90 shore EC226 worm wheel / EC209 QH

Article no: 7001663

Part of quick hitch assembly

価格を見るにはログインしてください

Screw TX45 8x25 10.9 FZB

Article no: 1078840

位置 / 番号ition26

図面内数量10

価格を見るにはログインしてください

Screw TX45 8x25 10.9 FZB

Article no: 1078840

Torque: 34Nm. Tighten in cross pattern

価格を見るにはログインしてください

O-ring 27x5 NBR 70 shore End lock ePS

Article no: 7000485

位置 / 番号ition12

図面内数量1

価格を見るにはログインしてください

O-ring 27x5 NBR 70 shore End lock ePS

Article no: 7000485

価格を見るにはログインしてください

Cover End lock None ePS

Article no: 1041613

位置 / 番号ition13

図面内数量1

価格を見るにはログインしてください

Cover End lock None ePS

Article no: 1041613

価格を見るにはログインしてください

Screw MC6S 6x20 A4 stainless ISO4762

Article no: 611513

位置 / 番号ition15

図面内数量3

価格を見るにはログインしてください

Screw MC6S 6x20 A4 stainless ISO4762

Article no: 611513

価格を見るにはログインしてください

T-Swivel union - M10x1 with plug

Article no: 7001870

位置 / 番号ition224

図面内数量2

価格を見るにはログインしてください

224

T-Swivel union - M10x1 with plug

Article no: 7001870

価格を見るにはログインしてください

O-ring 82,22x2,62 NBR 70 shore

Article no: 7000920

位置 / 番号ition22

図面内数量1

価格を見るにはログインしてください

O-ring 82,22x2,62 NBR 70 shore

Article no: 7000920

価格を見るにはログインしてください

Clamping half EC206,209,214 EngconYellow complete

Article no: 1022942

位置 / 番号ition57

図面内数量4

価格を見るにはログインしてください

Clamping half EC206,209,214 EngconYellow complete

Article no: 1022942

Part of top part assembly

価格を見るにはログインしてください

Pipe Plug RP M26x1,5 DIN908 FZB

Article no: 650409

位置 / 番号ition51

図面内数量6

価格を見るにはログインしてください

Pipe Plug RP M26x1,5 DIN908 FZB

Article no: 650409

価格を見るにはログインしてください

Hydraulic motor Charlynn 131cc - EC209, EC214, EC10, EC15

Article no: 720112

位置 / 番号ition23

図面内数量1

価格を見るにはログインしてください

Hydraulic motor Charlynn 131cc - EC209, EC214, EC10, EC15

Article no: 720112

価格を見るにはログインしてください

Feather key 10x8x45 C45 EC10, EC02, EC209 550475

Article no: 650101

位置 / 番号ition53

図面内数量6

価格を見るにはログインしてください

Feather key 10x8x45 C45 EC10, EC02, EC209 550475

Article no: 650101

Part of quick hitch assembly

価格を見るにはログインしてください

Adapter 401-06-08 90°

Article no: 710157

位置 / 番号ition18

図面内数量2

価格を見るにはログインしてください

Adapter 401-06-08 90°

Article no: 710157

QTY: 1 for QSM Assemble before motor

価格を見るにはログインしてください

Screw cover M12

Article no: 611301

位置 / 番号ition67

図面内数量10

価格を見るにはログインしてください

Screw cover M12

Article no: 611301

Part of make up

価格を見るにはログインしてください

O-ring 9,25x1,78 FKM 90 shore Viton Green NG6

Article no: 710901

位置 / 番号ition47

図面内数量6

価格を見るにはログインしてください

O-ring 9,25x1,78 FKM 90 shore Viton Green NG6

Article no: 710901

価格を見るにはログインしてください

Magnet Neodym35 8x5x3mm SVAB MACS

Article no: 6000047

位置 / 番号ition75

図面内数量1

価格を見るにはログインしてください

Magnet Neodym35 8x5x3mm SVAB MACS

Article no: 6000047

Loctite 415. Harden 1 minute

価格を見るにはログインしてください

Inductive sensor M8 PNP NO 4mm - SVAB MACS

Article no: 1043698

位置 / 番号ition76

図面内数量1

価格を見るにはログインしてください

Inductive sensor M8 PNP NO 4mm - SVAB MACS

Article no: 1043698

Distance 3mm. Nut torque: 3Nm

価格を見るにはログインしてください

Bushing WB802/EB1 80/85x40

Article no: 630103

位置 / 番号ition3

図面内数量1

価格を見るにはログインしてください

Bushing WB802/EB1 80/85x40

Article no: 630103

価格を見るにはログインしてください

Bushing WB802/EB1 45/50x50

Article no: 630102

位置 / 番号ition2

図面内数量1

価格を見るにはログインしてください

Bushing WB802/EB1 45/50x50

Article no: 630102

価格を見るにはログインしてください

Screw MC6S 10x50 12.9 ZFSHL ISO4762

Article no: 611515

位置 / 番号ition38

図面内数量9

価格を見るにはログインしてください

Screw MC6S 10x50 12.9 ZFSHL ISO4762

Article no: 611515

QTY: 8 part of top part assembly Torque: 79Nm

価格を見るにはログインしてください

Screw MC6S 6x16 12.9 ZFSHL ISO4762

Article no: 6000017

位置 / 番号ition61

図面内数量2

価格を見るにはログインしてください

Screw MC6S 6x16 12.9 ZFSHL ISO4762

Article no: 6000017

価格を見るにはログインしてください

Screw MC6S 12x80 12.9 ZFSHL ISO4762

Article no: 6000148

位置 / 番号ition16

図面内数量8

価格を見るにはログインしてください

Screw MC6S 12x80 12.9 ZFSHL ISO4762

Article no: 6000148

Torque: 136Nm

価格を見るにはログインしてください

Washer NL6-DPE 6,5x10,8x1,7

Article no: 611039

位置 / 番号ition14

図面内数量5

価格を見るにはログインしてください

Washer NL6-DPE 6,5x10,8x1,7

Article no: 611039

価格を見るにはログインしてください

Adapter 401-04-04 90°

Article no: 710151

位置 / 番号ition71

図面内数量4

価格を見るにはログインしてください

Adapter 401-04-04 90°

Article no: 710151

Assemble before connecting valveblock to rotator frame

価格を見るにはログインしてください

Screw MC6S 12x35 12.9 ZFSHL ISO4762

Article no: 6000150

位置 / 番号ition25

図面内数量2

価格を見るにはログインしてください

Screw MC6S 12x35 12.9 ZFSHL ISO4762

Article no: 6000150

Torque: 136Nm

価格を見るにはログインしてください

Screw MC6S 10x25 12.9 ZFSHL ISO4762

Article no: 6000195

位置 / 番号ition66

図面内数量3

価格を見るにはログインしてください

Screw MC6S 10x25 12.9 ZFSHL ISO4762

Article no: 6000195

価格を見るにはログインしてください

Washer NL12-DPE 13,0x19,5x2,7

Article no: 611042

位置 / 番号ition24

図面内数量2

価格を見るにはログインしてください

Washer NL12-DPE 13,0x19,5x2,7

Article no: 611042

価格を見るにはログインしてください

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

位置 / 番号ition56

図面内数量2

価格を見るにはログインしてください

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

価格を見るにはログインしてください

Screw MC6S 10x60 12.9 untreated ISO4762

Article no: 610460

位置 / 番号ition50

図面内数量2

価格を見るにはログインしてください

Screw MC6S 10x60 12.9 untreated ISO4762

Article no: 610460

価格を見るにはログインしてください

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

位置 / 番号ition36

図面内数量13

価格を見るにはログインしてください

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

QTY: 11 for EC209U QTY: 8 part of top part assembly

価格を見るにはログインしてください

Screw MC6S 10x60 12.9 ZFSHL ISO4762

Article no: 611503

位置 / 番号ition37

図面内数量2

価格を見るにはログインしてください

Screw MC6S 10x60 12.9 ZFSHL ISO4762

Article no: 611503

Torque: 79Nm

価格を見るにはログインしてください

Plug VSTIR18ED 1/8"

Article no: 711503

位置 / 番号ition28

図面内数量4

価格を見るにはログインしてください

Plug VSTIR18ED 1/8"

Article no: 711503

価格を見るにはログインしてください

Adapter 030045-06-06

Article no: 710211

位置 / 番号ition72

図面内数量1

価格を見るにはログインしてください

Adapter 030045-06-06

Article no: 710211

Replaced by POS.40 from 2017-04

価格を見るにはログインしてください

Banjo bolt 4451-08

Article no: 710274

位置 / 番号ition20

図面内数量1

価格を見るにはログインしてください

Banjo bolt 4451-08

Article no: 710274

価格を見るにはログインしてください

Adapter 401-06-06 90°

Article no: 710152

位置 / 番号ition35

図面内数量2

価格を見るにはログインしてください

Adapter 401-06-06 90°

Article no: 710152

Assemble before connecting valve block to rotator frame

価格を見るにはログインしてください

Adapter 830-08-06

Article no: 710193

位置 / 番号ition21

図面内数量1

価格を見るにはログインしてください

Adapter 830-08-06

Article no: 710193

価格を見るにはログインしてください

Seal washer GBR08 1/2"

Article no: 710704

位置 / 番号ition19

図面内数量2

価格を見るにはログインしてください

Seal washer GBR08 1/2"

Article no: 710704

価格を見るにはログインしてください
