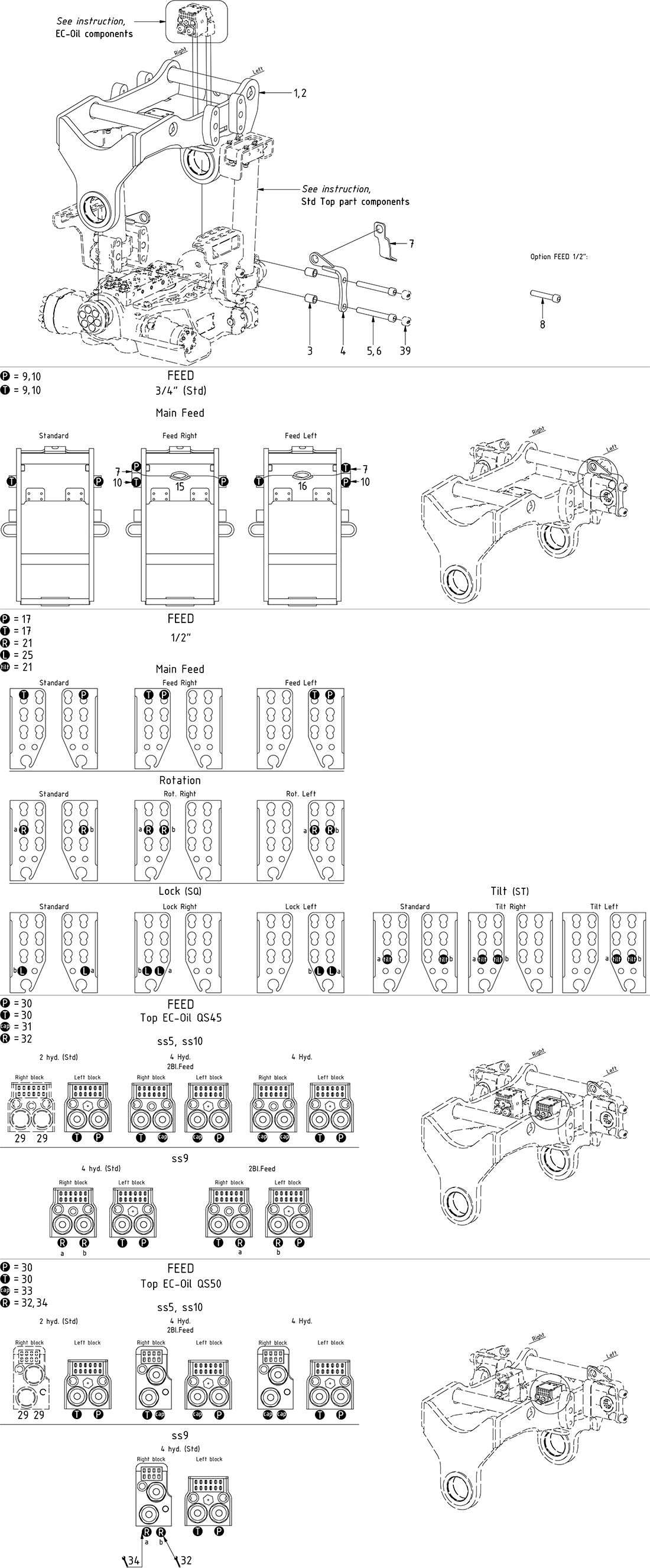

QS45/50 'ECHF'

Pos

Artikel

Ekstra info

Nummer på tegningen

Pris (ekskl. moms)

Screw MC6S 16x90 12.9 ZFSHL ISO4762

Article no: 6000151

Position8

Nummer på tegningen4

Screw MC6S 16x90 12.9 ZFSHL ISO4762

Article no: 6000151

For FEED 1/2". Replaces POS.3-7 Torque: 333Nm

Hose bracket feed ECHF

Article no: 1027200

Position4

Nummer på tegningen2

Hose bracket feed ECHF

Article no: 1027200

Top part QS50 EC214

Article no: 1029762

Position2

Nummer på tegningen1

Top part QS50 EC214

Article no: 1029762

Top part QS45 EC214S

Article no: 1064198

Position1

Nummer på tegningen1

Top part QS45 EC214S

Article no: 1064198

Hose

Article no: 743012

Position16

Nummer på tegningen1

Hose

Article no: 743012

Spacer Hose Bracket 32mm

Article no: 1028040

Position3

Nummer på tegningen4

Spacer Hose Bracket 32mm

Article no: 1028040

Cable tie 7,8x360

Article no: 1021587

Position38

Nummer på tegningen1

Cable tie 7,8x360

Article no: 1021587

Screw cover M16

Article no: 611302

Position39

Nummer på tegningen8

Screw cover M16

Article no: 611302

Part of make up

Hose bracket ECHF all R/L

Article no: 1028319

Position7

Nummer på tegningen1

Hose bracket ECHF all R/L

Article no: 1028319

Only for Feed Right/Left

Protective cover 0301550600

Article no: 711626

Position37

Nummer på tegningen2

Protective cover 0301550600

Article no: 711626

Not for SX

Nut bulkhead adapter 1270-12

Article no: 712211

Position14

Nummer på tegningen2

Nut bulkhead adapter 1270-12

Article no: 712211

Adapter bulkhead extended 1260-12-57

Article no: 712227

Position13

Nummer på tegningen1

Adapter bulkhead extended 1260-12-57

Article no: 712227

Adapter bulkhead 1260-04-04

Article no: 710240

Position27

Nummer på tegningen2

Adapter bulkhead 1260-04-04

Article no: 710240

Nut bulkhead adapter 1270-04

Article no: 710250

Position28

Nummer på tegningen2

Nut bulkhead adapter 1270-04

Article no: 710250

Washer NL1/2"-DPE 13,5x19,5x2,5

Article no: 611096

Position26

Nummer på tegningen2

Washer NL1/2"-DPE 13,5x19,5x2,5

Article no: 611096

Screw MC6S 16x140 12.9 ZFSHL ISO4762

Article no: 6000152

Position6

Nummer på tegningen4

Screw MC6S 16x140 12.9 ZFSHL ISO4762

Article no: 6000152

For option Shimmed Tilt cylinder Torque: 333Nm

Adapter bulkhead 1260-12-12

Article no: 712210

Position12

Nummer på tegningen2

Adapter bulkhead 1260-12-12

Article no: 712210

Washer NL1"-DPE 27,9x39x3,4

Article no: 611095

Position11

Nummer på tegningen2

Washer NL1"-DPE 27,9x39x3,4

Article no: 611095

Adapter 401-08-06 90°

Article no: 7000233

Position30

Nummer på tegningen2

Adapter 401-08-06 90°

Article no: 7000233

Washer NL20-DPE 21,4x30,7x3,7

Article no: 611098

Position18

Nummer på tegningen2

Washer NL20-DPE 21,4x30,7x3,7

Article no: 611098

Screw MC6S 16x130 12.9 ZFSHL ISO4762

Article no: 6000154

Position5

Nummer på tegningen4

Screw MC6S 16x130 12.9 ZFSHL ISO4762

Article no: 6000154

Torque: 333Nm

Washer NL16-DPE 17,0x25,4x3,7

Article no: 611044

Position22

Nummer på tegningen2

Washer NL16-DPE 17,0x25,4x3,7

Article no: 611044

Plug VSTIR38ED 3/8"

Article no: 711504

Position29

Nummer på tegningen2

Plug VSTIR38ED 3/8"

Article no: 711504

Adapter 136-06-06

Article no: 710106

Position36

Nummer på tegningen2

Adapter 136-06-06

Article no: 710106

Adapter bulkhead 1260-08-08

Article no: 710244

Position19

Nummer på tegningen2

Adapter bulkhead 1260-08-08

Article no: 710244

Nut bulkhead adapter 1270-08

Article no: 710254

Position20

Nummer på tegningen2

Nut bulkhead adapter 1270-08

Article no: 710254

Adapter 401-06-06 90°

Article no: 710152

Position32

Nummer på tegningen2

Adapter 401-06-06 90°

Article no: 710152

Adapter bulkhead 1260-06-32

Article no: 710242

Position23

Nummer på tegningen2

Adapter bulkhead 1260-06-32

Article no: 710242

Nut bulkhead adapter 1270-06

Article no: 710252

Position24

Nummer på tegningen2

Nut bulkhead adapter 1270-06

Article no: 710252

Seal washer GBR06 3/8"

Article no: 710703

Position35

Nummer på tegningen2

Seal washer GBR06 3/8"

Article no: 710703
