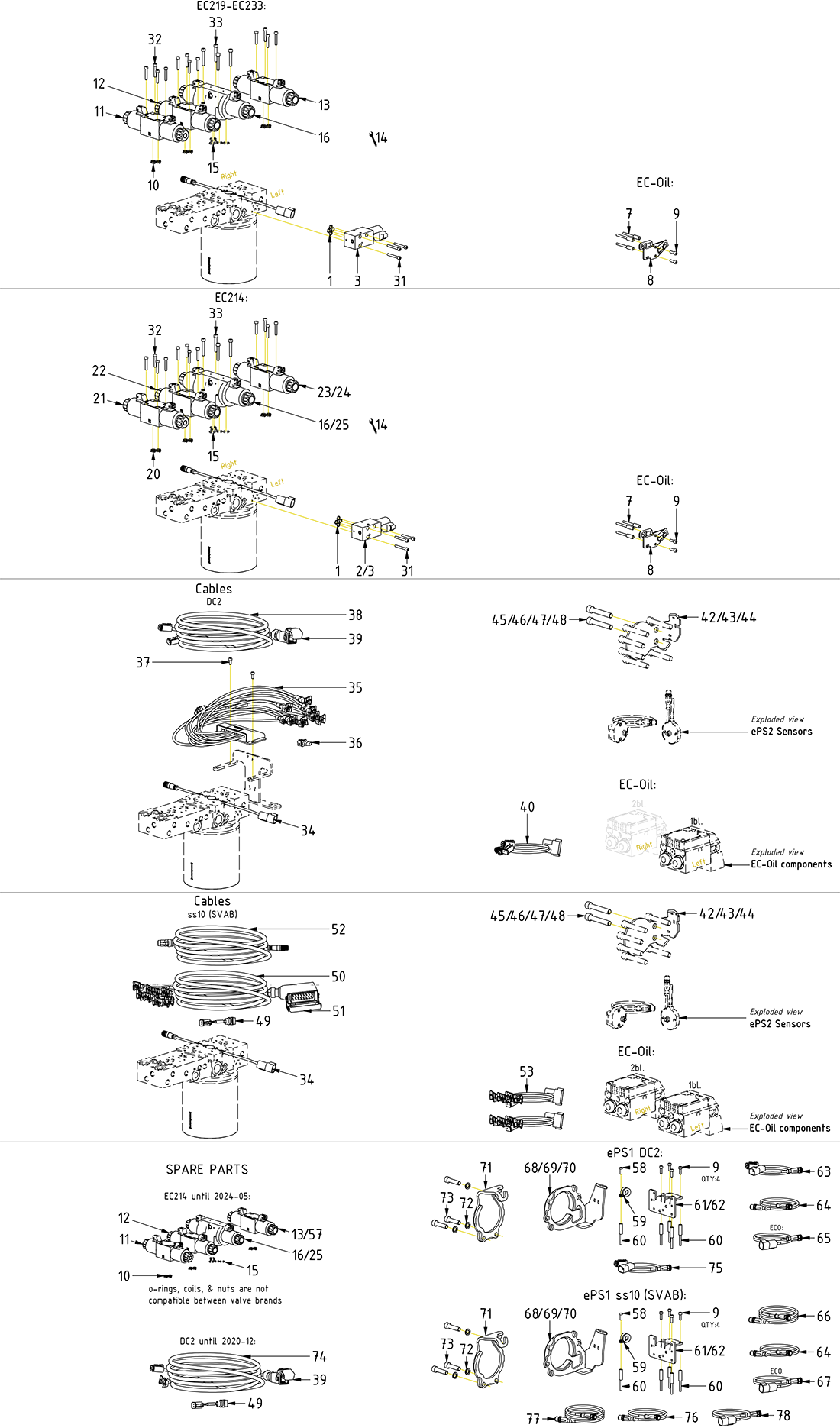

ss10 (DC2/SVAB) 'QSM'

Pos

Artikel

Ekstra info

Nummer på tegningen

Pris (ekskl. moms)

Coil 24V NG6 JT on/off ATOS

Article no: 7001736

Position28

Nummer på tegningen2

Coil 24V NG6 JT on/off ATOS

Article no: 7001736

Coil 12V NG6 prop JT ATOS

Article no: 7001734

Position27

Nummer på tegningen4

Coil 12V NG6 prop JT ATOS

Article no: 7001734

Directional valve NG6 12V. 4D01-3203-0302-B1-GOR-JT ATOS

Article no: 7001617

Position24

Nummer på tegningen1

Directional valve NG6 12V. 4D01-3203-0302-B1-GOR-JT ATOS

Article no: 7001617

EC214 (POS.20, 29, 30 incl.)

Coil 12V NG6 JT on/off ATOS

Article no: 7001735

Position29

Nummer på tegningen2

Coil 12V NG6 JT on/off ATOS

Article no: 7001735

Unit cable DC2 DT EC206-EC233-3,9m

Article no: 8001201

Position38

Nummer på tegningen1

Unit cable DC2 DT EC206-EC233-3,9m

Article no: 8001201

Nut directional valve ATOS

Article no: 7001887

Position30

Nummer på tegningen6

Nut directional valve ATOS

Article no: 7001887

Protection sensor -ePS, SVAB MACS-V2-EC209,EC214,EC219

Article no: 1033565

Position68

Nummer på tegningen1

Protection sensor -ePS, SVAB MACS-V2-EC209,EC214,EC219

Article no: 1033565

Branch cable CAN DTM-DT/M12-ECO W ePS EC209B-EC233

Article no: 8001847

Position40

Nummer på tegningen1

Branch cable CAN DTM-DT/M12-ECO W ePS EC209B-EC233

Article no: 8001847

For EC-Oil. Instead of agg.cable

Adapter cable DTM 6P-M12 5S

Article no: 8002459

Position65

Nummer på tegningen1

Adapter cable DTM 6P-M12 5S

Article no: 8002459

For EC-Oil w. ePS NB! Only compatible with 8002477

Protection sensor -ePS, SVAB MACS - EC226

Article no: 1016554

Position71

Nummer på tegningen1

Protection sensor -ePS, SVAB MACS - EC226

Article no: 1016554

Replaced by POS.70 from 2020-07

Mounting plate-2x Deutsch NG4

Article no: 1059664

Position8

Nummer på tegningen1

Mounting plate-2x Deutsch NG4

Article no: 1059664

Screw Valve Distance NG6 5x30.5

Article no: 1034402

Position60

Nummer på tegningen5

Screw Valve Distance NG6 5x30.5

Article no: 1034402

Directional valve NG4 IQS lock 12V DT ss10 Coil A

Article no: 1042047

Position2

Nummer på tegningen1

Directional valve NG4 IQS lock 12V DT ss10 Coil A

Article no: 1042047

(POS.1, 4, 6 incl.)

Resistor cable 120ohm M12 5S-DTM 6P-0,4m

Article no: 8000825

Position67

Nummer på tegningen1

Resistor cable 120ohm M12 5S-DTM 6P-0,4m

Article no: 8000825

For ECO w. ePS. Instead of POS.66

Screw MC6S 14x80 12.9 ZFSHL ISO4762

Article no: 6000354

Position47

Nummer på tegningen8

Screw MC6S 14x80 12.9 ZFSHL ISO4762

Article no: 6000354

For EC226. Torque: 217Nm

Directional valve NG6 24V JT ATOS

Article no: 7001616

Position23

Nummer på tegningen1

Directional valve NG6 24V JT ATOS

Article no: 7001616

EC214 (POS.20, 28, 30 incl.)

End lock protection plate EC226S/EC326

Article no: 1063521

Position43

Nummer på tegningen1

End lock protection plate EC226S/EC326

Article no: 1063521

Cable ePS ECO W tiltrotator ss5/ss9/SVAB

Article no: 1042245

Position78

Nummer på tegningen1

Cable ePS ECO W tiltrotator ss5/ss9/SVAB

Article no: 1042245

Replaced by POS.67 from 2019-10

Screw Valve Distance 5x39

Article no: 1047243

Position7

Nummer på tegningen3

Screw Valve Distance 5x39

Article no: 1047243

Torque: 9,7Nm

End lock protection plate EC209S/EC214S/EC219S

Article no: 1063372

Position42

Nummer på tegningen1

End lock protection plate EC209S/EC214S/EC219S

Article no: 1063372

Protection sensor -ePS V2-EC226

Article no: 1055677

Position70

Nummer på tegningen1

Protection sensor -ePS V2-EC226

Article no: 1055677

Directional valve NG6 prop 12V engcon JT open to tank

Article no: 7000092

Position11

Nummer på tegningen1

Directional valve NG6 prop 12V engcon JT open to tank

Article no: 7000092

EC219-233 (POS.10, 17, 19 incl.)

Screw MC6S 5x16 12.9 untreated ISO4762

Article no: 610401

Position9

Nummer på tegningen2

Screw MC6S 5x16 12.9 untreated ISO4762

Article no: 610401

Torque: 9,7Nm

Screw K6S 5x16H 10.9 FZB ISO7380

Article no: 611818

Position58

Nummer på tegningen1

Screw K6S 5x16H 10.9 FZB ISO7380

Article no: 611818

Torque: 8,1Nm

Directional valve NG6 prop 12V engcon JT open to tank ATOS

Article no: 7001615

Position21

Nummer på tegningen1

Directional valve NG6 prop 12V engcon JT open to tank ATOS

Article no: 7001615

EC214 (POS.20, 27, 30 incl.)

Screw MC6S 12x90 12.9 ZFSHL ISO4762

Article no: 6000147

Position46

Nummer på tegningen8

Screw MC6S 12x90 12.9 ZFSHL ISO4762

Article no: 6000147

For EC219. Torque: 136Nm

Directional valve NG10 12V

Article no: 730340

Position25

Nummer på tegningen1

Directional valve NG10 12V

Article no: 730340

EC214 (POS.15, 26, 19 incl.)

Coil NG4 IQS lock 12V DT

Article no: 1042065

Position4

Nummer på tegningen1

Coil NG4 IQS lock 12V DT

Article no: 1042065

Screw MC6S 12x70 12.9 ZFSHL ISO4762

Article no: 611517

Position45

Nummer på tegningen8

Screw MC6S 12x70 12.9 ZFSHL ISO4762

Article no: 611517

For EC214. Torque: 136Nm

Protection sensor -ePS,SVAB MACS-EC233

Article no: 1040940

Position69

Nummer på tegningen1

Protection sensor -ePS,SVAB MACS-EC233

Article no: 1040940

End lock protection plate EC233/EC333

Article no: 1064168

Position44

Nummer på tegningen1

End lock protection plate EC233/EC333

Article no: 1064168

Coil 12V NG6 JT on/off

Article no: 730117

Position26

Nummer på tegningen2

Coil 12V NG6 JT on/off

Article no: 730117

Directional valve NG6 prop 12V engcon JT ATOS

Article no: 7001614

Position22

Nummer på tegningen1

Directional valve NG6 prop 12V engcon JT ATOS

Article no: 7001614

EC214 (POS.20, 27, 30 incl.)

O-ring 8,73x1,78 NBR 90 shore

Article no: 710959

Position20

Nummer på tegningen12

O-ring 8,73x1,78 NBR 90 shore

Article no: 710959

Directional valve NG4 IQS lock 24V DT ss10 Coil A

Article no: 1042190

Position3

Nummer på tegningen1

Directional valve NG4 IQS lock 24V DT ss10 Coil A

Article no: 1042190

(POS.1, 5, 6 incl.)

O-ring 7,65x1,78 FKM 90 shore Viton NG4

Article no: 710960

Position1

Nummer på tegningen4

O-ring 7,65x1,78 FKM 90 shore Viton NG4

Article no: 710960

Coil NG4 IQS lock 24V DT

Article no: 1042066

Position5

Nummer på tegningen1

Coil NG4 IQS lock 24V DT

Article no: 1042066

Unit cable DC2 JT EC206-EC233-3,9m

Article no: 8000175

Position74

Nummer på tegningen1

Unit cable DC2 JT EC206-EC233-3,9m

Article no: 8000175

Replaced by POS.38 from 2020-12

Breakout cable CAN DT-DC2 EC 0,32/0,25m

Article no: 8000783

Position63

Nummer på tegningen1

Breakout cable CAN DT-DC2 EC 0,32/0,25m

Article no: 8000783

Extension cable 5-pole M12-FULL 0,75m Robo hose

Article no: 8000784

Position64

Nummer på tegningen1

Extension cable 5-pole M12-FULL 0,75m Robo hose

Article no: 8000784

Mounting plate-ePS-Tilt sensor except Trimble-ECHF

Article no: 1038119

Position61

Nummer på tegningen1

Mounting plate-ePS-Tilt sensor except Trimble-ECHF

Article no: 1038119

For Topcon/LEICA/Novatron

Mounting plate-ePS-Tilt sensor Trimble AS455-ECHF

Article no: 1038117

Position62

Nummer på tegningen1

Mounting plate-ePS-Tilt sensor Trimble AS455-ECHF

Article no: 1038117

For Trimble

Unit cable ss10 JT EC214-EC233-4,5m

Article no: 1015196

Position50

Nummer på tegningen1

Unit cable ss10 JT EC214-EC233-4,5m

Article no: 1015196

ILME cover 66.16 with lever CZC 25 LG

Article no: 810235

Position51

Nummer på tegningen1

ILME cover 66.16 with lever CZC 25 LG

Article no: 810235

(Incl. with agg.cable)

Adapter cable M12 8P-DTM 6S

Article no: 842148

Position52

Nummer på tegningen1

Adapter cable M12 8P-DTM 6S

Article no: 842148

Adapter cable DTM 12P-DT 2S/4xJT 2S

Article no: 1029599

Position53

Nummer på tegningen2

Adapter cable DTM 12P-DT 2S/4xJT 2S

Article no: 1029599

For EC-Oil. Instead of POS.49-52

Resistor cable 120ohm M12 5S-M12 5S-3m

Article no: 8000824

Position66

Nummer på tegningen1

Resistor cable 120ohm M12 5S-M12 5S-3m

Article no: 8000824

O-ring 12,42x1,68 square NBR 70 shore NG10

Article no: 750704

Position15

Nummer på tegningen5

O-ring 12,42x1,68 square NBR 70 shore NG10

Article no: 750704

Directional valve NG6 24V

Article no: 730103

Position13

Nummer på tegningen1

Directional valve NG6 24V

Article no: 730103

EC219-233 (POS.10, 18, 19 incl.)

Directional valve NG10 24V

Article no: 730339

Position16

Nummer på tegningen1

Directional valve NG10 24V

Article no: 730339

(POS.15, 18, 19 incl.)

Coil 12V NG6 prop JT

Article no: 730192

Position17

Nummer på tegningen4

Coil 12V NG6 prop JT

Article no: 730192

Coil 24V NG6 JT on/off

Article no: 730118

Position18

Nummer på tegningen4

Coil 24V NG6 JT on/off

Article no: 730118

QTY: 2 for EC214

Nut directional valve Argo Hytos

Article no: 730135

Position19

Nummer på tegningen8

Nut directional valve Argo Hytos

Article no: 730135

QTY: 2 for EC214

Protection plug for DTM06-6S

Article no: 8000090

Position41

Nummer på tegningen1

Protection plug for DTM06-6S

Article no: 8000090

Jumper JT 2P POS:1-2

Article no: 1018662

Position36

Nummer på tegningen1

Jumper JT 2P POS:1-2

Article no: 1018662

Plug JT connector "1"

Electronics Module TM2-EC206B-233/EC10-30 DC2 QS-DTM

Article no: 842137

Position35

Nummer på tegningen1

Electronics Module TM2-EC206B-233/EC10-30 DC2 QS-DTM

Article no: 842137

Screw MC6S 5x12 12.9 untreated ISO4762

Article no: 6000077

Position37

Nummer på tegningen2

Screw MC6S 5x12 12.9 untreated ISO4762

Article no: 6000077

Adapter cable JT 2P-DT 2S

Article no: 1017478

Position49

Nummer på tegningen1

Adapter cable JT 2P-DT 2S

Article no: 1017478

(Previously also for DC2)

Adapter plate NG10-NG6

Article no: 7000147

Position54

Nummer på tegningen1

Adapter plate NG10-NG6

Article no: 7000147

Screw MC6S 6x25 12.9 untreated ISO4762

Article no: 6000083

Position55

Nummer på tegningen4

Screw MC6S 6x25 12.9 untreated ISO4762

Article no: 6000083

Torque: 17Nm

Breakout cable CAN DT-DC2 EC 0,15/0,98m

Article no: 842173

Position75

Nummer på tegningen1

Breakout cable CAN DT-DC2 EC 0,15/0,98m

Article no: 842173

Replaced by POS.63 from 2019-10

Extension cable 5-pole M12-FULL 3m Robo hose

Article no: 842187

Position77

Nummer på tegningen1

Extension cable 5-pole M12-FULL 3m Robo hose

Article no: 842187

Replaced by POS.66 from 2019-10

Resistor cable 120ohm M12 5S-M12 5S-0,95m

Article no: 842188

Position76

Nummer på tegningen1

Resistor cable 120ohm M12 5S-M12 5S-0,95m

Article no: 842188

Replaced by POS.64 from 2019-10

Directional valve NG6 12V. 4D01-3203-0302-B1-GOR-JT

Article no: 730101

Position57

Nummer på tegningen1

Directional valve NG6 12V. 4D01-3203-0302-B1-GOR-JT

Article no: 730101

(POS.10, 26, 19 incl.)

Screw MC6S 5x40 12.9 untreated ISO4762

Article no: 610405

Position31

Nummer på tegningen3

Screw MC6S 5x40 12.9 untreated ISO4762

Article no: 610405

Torque: 9,7Nm

Screw MC6S 5x30 12.9 untreated ISO4762

Article no: 610403

Position32

Nummer på tegningen12

Screw MC6S 5x30 12.9 untreated ISO4762

Article no: 610403

Torque: 9,7Nm

Rubber Steel Clamp Ø16

Article no: 6000009

Position59

Nummer på tegningen1

Rubber Steel Clamp Ø16

Article no: 6000009

Screw MC6S 10x40 12.9 untreated ISO4762

Article no: 610453

Position73

Nummer på tegningen3

Screw MC6S 10x40 12.9 untreated ISO4762

Article no: 610453

Nut bulkhead adapter 1270-04

Article no: 710250

Position6

Nummer på tegningen1

Nut bulkhead adapter 1270-04

Article no: 710250

Screw MC6S 12x80 12.9 ZFSHL ISO4762

Article no: 6000148

Position48

Nummer på tegningen12

Screw MC6S 12x80 12.9 ZFSHL ISO4762

Article no: 6000148

For EC233. Torque: 136Nm

Screw MC6S 6x40 12.9 untreated ISO4762

Article no: 610418

Position33

Nummer på tegningen4

Screw MC6S 6x40 12.9 untreated ISO4762

Article no: 610418

Torque: 17Nm

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

Position72

Nummer på tegningen3

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

Directional valve NG6 prop 12V engcon JT

Article no: 730190

Position12

Nummer på tegningen1

Directional valve NG6 prop 12V engcon JT

Article no: 730190

EC219-233 (POS.10, 17, 19 incl.)

ILME cover21.21 with lever CKAX 03 CXA

Article no: 810208

Position39

Nummer på tegningen1

ILME cover21.21 with lever CKAX 03 CXA

Article no: 810208

(Incl. with agg.cable)

O-ring 9,25x1,78 FKM 90 shore Viton Green NG6

Article no: 710901

Position10

Nummer på tegningen12

O-ring 9,25x1,78 FKM 90 shore Viton Green NG6

Article no: 710901
