ss9SQ 'QSM'

Pos

Artikel

Ekstra info

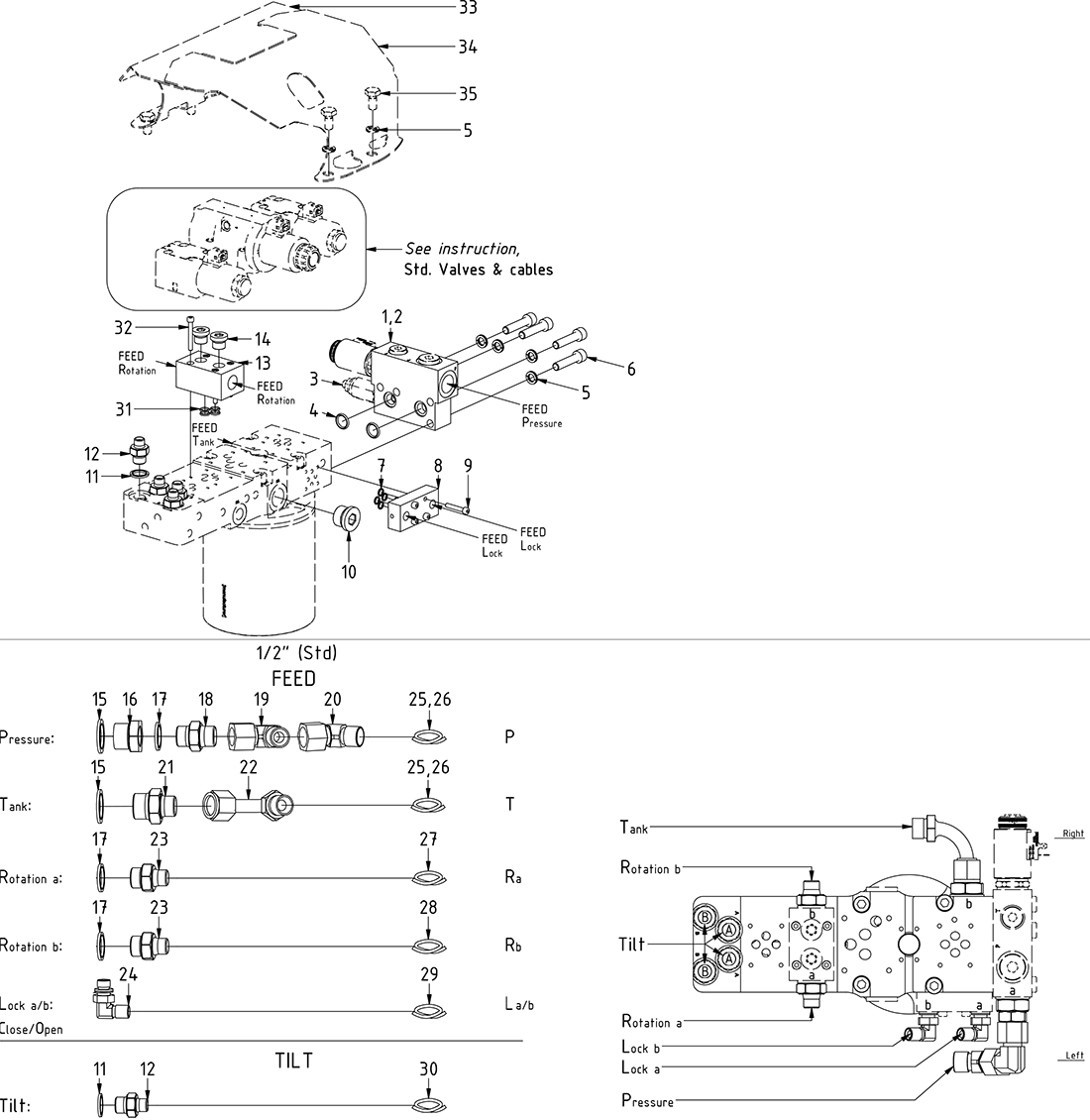

Nummer på tegningen

Pris (ekskl. moms)

Hose

Article no: 7000524

Position26

Nummer på tegningen1

Hose

Article no: 7000524

Feed Right: Mount on left side Feed Left: Mount on right side

Hose

Article no: 7000032

Position29

Nummer på tegningen2

Hose

Article no: 7000032

Protective cover valve block EC214 - left

Article no: 1016548

Position34

Nummer på tegningen1

Protective cover valve block EC214 - left

Article no: 1016548

Adapter 407-08-08 90°

Article no: 7000021

Position19

Nummer på tegningen1

Adapter 407-08-08 90°

Article no: 7000021

Adapter 408-08-08 45°

Article no: 7000074

Position20

Nummer på tegningen1

Adapter 408-08-08 45°

Article no: 7000074

Hose

Article no: 7001313

Position28

Nummer på tegningen1

Hose

Article no: 7001313

Connection block P ss9 ECHF/QSM 12V

Article no: 1026282

Position1

Nummer på tegningen1

Connection block P ss9 ECHF/QSM 12V

Article no: 1026282

(Dump 12V & POS.3 included)

Protective cover valve block EC214 - right

Article no: 1016547

Position33

Nummer på tegningen1

Protective cover valve block EC214 - right

Article no: 1016547

Hose feed - EC219 - valve block UNI top part

Article no: 742620

Position25

Nummer på tegningen2

Hose feed - EC219 - valve block UNI top part

Article no: 742620

QTY: 1 for Feed Right/Left

Connection block P ss9 ECHF/QSM 24V

Article no: 1027707

Position2

Nummer på tegningen1

Connection block P ss9 ECHF/QSM 24V

Article no: 1027707

(Dump 12V & POS.3 included)

Valve-Double pressure relief EC206,209&ECHF

Article no: 730287

Position3

Nummer på tegningen1

Valve-Double pressure relief EC206,209&ECHF

Article no: 730287

Connection block 2x 1/4" NG4

Article no: 1009586

Position8

Nummer på tegningen1

Connection block 2x 1/4" NG4

Article no: 1009586

Mount before adapters and feed block

Connection block 2x 1/2" / 2x 3/8" NG6

Article no: 405670

Position13

Nummer på tegningen1

Connection block 2x 1/2" / 2x 3/8" NG6

Article no: 405670

Hose Tilt Long - EC214

Article no: 743001

Position30

Nummer på tegningen4

Hose Tilt Long - EC214

Article no: 743001

Adapter 234-12-08

Article no: 712219

Position16

Nummer på tegningen1

Adapter 234-12-08

Article no: 712219

Hose

Article no: 7001312

Position27

Nummer på tegningen1

Hose

Article no: 7001312

O-ring 7,65x1,78 FKM 90 shore Viton NG4

Article no: 710960

Position7

Nummer på tegningen4

O-ring 7,65x1,78 FKM 90 shore Viton NG4

Article no: 710960

O-ring 15,54 x 2,62 NBR 70 shore

Article no: 712423

Position4

Nummer på tegningen2

O-ring 15,54 x 2,62 NBR 70 shore

Article no: 712423

Screw MC6S 10x45 12.9 untreated ISO4762

Article no: 610589

Position6

Nummer på tegningen4

Screw MC6S 10x45 12.9 untreated ISO4762

Article no: 610589

Screw MC6S 5x40 12.9 untreated ISO4762

Article no: 610405

Position32

Nummer på tegningen4

Screw MC6S 5x40 12.9 untreated ISO4762

Article no: 610405

Torque: 9,7Nm

Screw MC6S 5x30 12.9 untreated ISO4762

Article no: 610403

Position9

Nummer på tegningen4

Screw MC6S 5x30 12.9 untreated ISO4762

Article no: 610403

Torque: 9,7Nm

Adapter 488-08-08 90°

Article no: 712209

Position22

Nummer på tegningen1

Adapter 488-08-08 90°

Article no: 712209

Adapter 401-04-04 90°

Article no: 710151

Position24

Nummer på tegningen2

Adapter 401-04-04 90°

Article no: 710151

Plug VSTIR34ED 3/4"

Article no: 711532

Position10

Nummer på tegningen2

Plug VSTIR34ED 3/4"

Article no: 711532

Torque: 120Nm

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

Position5

Nummer på tegningen8

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

QTY: 4 part of make up

Adapter 135-04-06

Article no: 710118

Position12

Nummer på tegningen4

Adapter 135-04-06

Article no: 710118

Adapter 135-08-12

Article no: 710109

Position21

Nummer på tegningen1

Adapter 135-08-12

Article no: 710109

Adapter 136-08-08

Article no: 710108

Position18

Nummer på tegningen1

Adapter 136-08-08

Article no: 710108

Seal washer GBR08 1/2"

Article no: 710704

Position17

Nummer på tegningen3

Seal washer GBR08 1/2"

Article no: 710704

Plug VSTIR38ED 3/8"

Article no: 711504

Position14

Nummer på tegningen2

Plug VSTIR38ED 3/8"

Article no: 711504

Seal washer GBR12 3/4"

Article no: 710706

Position15

Nummer på tegningen2

Seal washer GBR12 3/4"

Article no: 710706

Adapter 135-06-08

Article no: 710122

Position23

Nummer på tegningen2

Adapter 135-06-08

Article no: 710122

Screw M6S 10x20 8.8 FZB ISO4017

Article no: 610141

Position35

Nummer på tegningen4

Screw M6S 10x20 8.8 FZB ISO4017

Article no: 610141

Seal washer GBR06 3/8"

Article no: 710703

Position11

Nummer på tegningen4

Seal washer GBR06 3/8"

Article no: 710703

O-ring 9,25x1,78 FKM 90 shore Viton Green NG6

Article no: 710901

Position31

Nummer på tegningen4

O-ring 9,25x1,78 FKM 90 shore Viton Green NG6

Article no: 710901
