ss9IQ

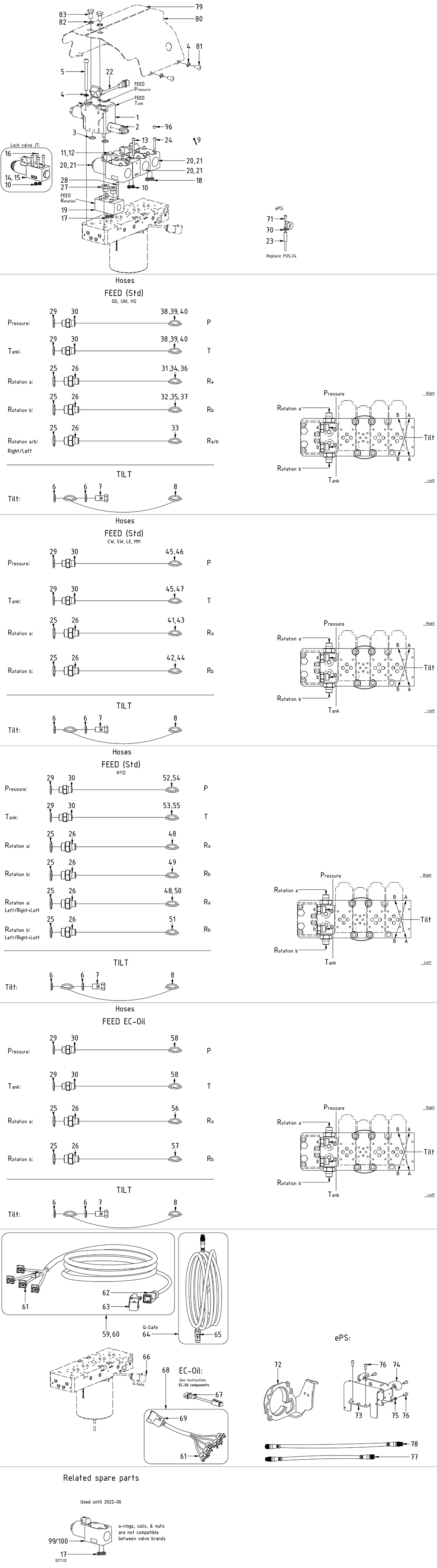

Pos

Artikel

Ekstra info

Nummer på tegningen

Pris (ekskl. moms)

Mounting plate-ePS-Tilt sensor except Trimble-EC209

Article no: 1039019

Position74

Nummer på tegningen1

Mounting plate-ePS-Tilt sensor except Trimble-EC209

Article no: 1039019

(Trimble directly on POS.73)

Hose Tilt Long

Article no: 7000791

Position8

Nummer på tegningen4

Hose Tilt Long

Article no: 7000791

Plug Dysa D0 for NG4 / VRP2-04

Article no: 790191

Position88

Nummer på tegningen1

Plug Dysa D0 for NG4 / VRP2-04

Article no: 790191

Not for HS08 O-ring included

Screw MC6S 5x50 12.9 untreated ISO4762

Article no: 610407

Position13

Nummer på tegningen3

Screw MC6S 5x50 12.9 untreated ISO4762

Article no: 610407

Torque: 9,7Nm

Valve-Double pressure relief EC206,209&ECHF

Article no: 730287

Position2

Nummer på tegningen1

Valve-Double pressure relief EC206,209&ECHF

Article no: 730287

Connection block 2x 1/2" / 2x 3/8" NG6

Article no: 405670

Position19

Nummer på tegningen1

Connection block 2x 1/2" / 2x 3/8" NG6

Article no: 405670

Hose

Article no: 7000407

Position41

Nummer på tegningen1

Hose

Article no: 7000407

Hose feed - EC209 - Top part QS45/50

Article no: 7000012

Position38

Nummer på tegningen2

Hose feed - EC209 - Top part QS45/50

Article no: 7000012

QTY: 1 for Feed Right/Left

Directional valve NG4 IQS lock 12V DT ss9 Coil A

Article no: 1042045

Position11

Nummer på tegningen1

Directional valve NG4 IQS lock 12V DT ss9 Coil A

Article no: 1042045

QS, CW, ECPUP, ss SIQ (POS.10 included)

Deutsch DTM06-6S connector device

Article no: 8000053

Position65

Nummer på tegningen1

Deutsch DTM06-6S connector device

Article no: 8000053

Deutsch DTM04-12PA connector device

Article no: 8000177

Position69

Nummer på tegningen1

Deutsch DTM04-12PA connector device

Article no: 8000177

Hose

Article no: 7000406

Position45

Nummer på tegningen2

Hose

Article no: 7000406

Directional valve NG4 crossparallel external T without Coil

Article no: 730321

Position84

Nummer på tegningen1

Directional valve NG4 crossparallel external T without Coil

Article no: 730321

Nut (POS.87) and o-ring with chokenozzle included. Assemble with POS.85/86

Screw K6S 8x16H 10.9 FZB ISO7380

Article no: 611810

Position81

Nummer på tegningen4

Screw K6S 8x16H 10.9 FZB ISO7380

Article no: 611810

Unit cable ss9-2 DT EC206-EC233-3,5m

Article no: 8001823

Position59

Nummer på tegningen1

Unit cable ss9-2 DT EC206-EC233-3,5m

Article no: 8001823

Hose

Article no: 7001527

Position57

Nummer på tegningen1

Hose

Article no: 7001527

Directional valve closed NG6 24V JT

Article no: 730110

Position100

Nummer på tegningen1

100

Directional valve closed NG6 24V JT

Article no: 730110

Replaced by POS.21 (ATOS)

Attachment Tiltrotator module DC2 & ePS EC209

Article no: 1038301

Position73

Nummer på tegningen1

Attachment Tiltrotator module DC2 & ePS EC209

Article no: 1038301

AMP Junior Timer (JT) 2S connector device

Article no: 810218

Position61

Nummer på tegningen5

AMP Junior Timer (JT) 2S connector device

Article no: 810218

Hose

Article no: 7000489

Position91

Nummer på tegningen1

Hose

Article no: 7000489

For other top parts

Unit cable ss9-2 JT EC206-EC233-3,5m

Article no: 1032909

Position60

Nummer på tegningen1

Unit cable ss9-2 JT EC206-EC233-3,5m

Article no: 1032909

For Lock valve JT. Replace POS.59

Adapter cable JT 2P-SQR 4S

Article no: 302971

Position22

Nummer på tegningen1

Adapter cable JT 2P-SQR 4S

Article no: 302971

Directional valve closed NG6 24V JT ATOS

Article no: 7001618

Position21

Nummer på tegningen3

Directional valve closed NG6 24V JT ATOS

Article no: 7001618

(POS.18 included)

Hose

Article no: 7000041

Position90

Nummer på tegningen1

Hose

Article no: 7000041

For UNI top parts

Directional valve closed NG6 12V JT ATOS

Article no: 7001619

Position20

Nummer på tegningen3

Directional valve closed NG6 12V JT ATOS

Article no: 7001619

(POS.18 included)

Hose

Article no: 7000707

Position42

Nummer på tegningen1

Hose

Article no: 7000707

Hose

Article no: 7000600

Position48

Nummer på tegningen1

Hose

Article no: 7000600

(same for Rot. Right+Left)

Coil NG4 12V JT

Article no: 730313

Position85

Nummer på tegningen1

Coil NG4 12V JT

Article no: 730313

Hose

Article no: 7000039

Position34

Nummer på tegningen1

Hose

Article no: 7000039

Hose

Article no: 7000496

Position32

Nummer på tegningen1

Hose

Article no: 7000496

Protection sensor -ePS, SVAB MACS-V2-EC209,EC214,EC219

Article no: 1033565

Position72

Nummer på tegningen1

Protection sensor -ePS, SVAB MACS-V2-EC209,EC214,EC219

Article no: 1033565

Directional valve NG4 IQS lock 24V DT ss9 Coil A

Article no: 1042188

Position12

Nummer på tegningen1

Directional valve NG4 IQS lock 24V DT ss9 Coil A

Article no: 1042188

QS, CW, ECPUP, ss SIQ (POS.10 included)

Screw Valve Distance NG6 5x30.5

Article no: 1034402

Position23

Nummer på tegningen1

Screw Valve Distance NG6 5x30.5

Article no: 1034402

Torque: 9,7Nm

Cable tie 7,8x360

Article no: 1021587

Position97

Nummer på tegningen1

Cable tie 7,8x360

Article no: 1021587

Hose

Article no: 7000487

Position31

Nummer på tegningen1

Hose

Article no: 7000487

Hose

Article no: 7000650

Position54

Nummer på tegningen1

Hose

Article no: 7000650

Feed Right: Replace POS.52

Hose

Article no: 7001526

Position56

Nummer på tegningen1

Hose

Article no: 7001526

Protective cover valve block EC209 right

Article no: 1016515

Position79

Nummer på tegningen1

Protective cover valve block EC209 right

Article no: 1016515

Hose

Article no: 7000608

Position55

Nummer på tegningen1

Hose

Article no: 7000608

Feed Right & Feed Right+Left: Replace POS.53

Hose

Article no: 7000609

Position51

Nummer på tegningen1

Hose

Article no: 7000609

Rot. Left & Rot. Right+Left: Replace POS.49

Plug plastic - valve screw hole

Article no: 790156

Position96

Nummer på tegningen12

Plug plastic - valve screw hole

Article no: 790156

Directional valve NG4 lock 12V JT

Article no: 730312

Position14

Nummer på tegningen1

Directional valve NG4 lock 12V JT

Article no: 730312

(POS.10 included)

Screw K6S 5x16H 10.9 FZB ISO7380

Article no: 611818

Position71

Nummer på tegningen1

Screw K6S 5x16H 10.9 FZB ISO7380

Article no: 611818

Torque: 8,1Nm

Hose feed - EC209 - valve block UNI/HS08

Article no: 742855

Position40

Nummer på tegningen2

Hose feed - EC209 - valve block UNI/HS08

Article no: 742855

(Same for Feed Right/Left)

Hose

Article no: 7000488

Position33

Nummer på tegningen1

Hose

Article no: 7000488

Replaces "a" for Rot. Left Replaces "b" for Rot. Right

Protective cover valve block EC209 left

Article no: 1016516

Position80

Nummer på tegningen1

Protective cover valve block EC209 left

Article no: 1016516

Hose

Article no: 7000040

Position35

Nummer på tegningen1

Hose

Article no: 7000040

Hose feed - EC209 - valve block

Article no: 742814

Position39

Nummer på tegningen1

Hose feed - EC209 - valve block

Article no: 742814

Feed Right: Mount on a-side Feed Left: Mount on b-side

Cable tie 4,8x371

Article no: 1021586

Position98

Nummer på tegningen1

Cable tie 4,8x371

Article no: 1021586

Directional valve closed NG6 12V JT

Article no: 730112

Position99

Nummer på tegningen1

Directional valve closed NG6 12V JT

Article no: 730112

Replaced by POS.20 (ATOS)

ILME 21.21 12P MKA V20 connector device

Article no: 841192

Position62

Nummer på tegningen1

ILME 21.21 12P MKA V20 connector device

Article no: 841192

Dumper block 12V EC209 complete

Article no: 1019709

Position1

Nummer på tegningen1

Dumper block 12V EC209 complete

Article no: 1019709

(Dump & POS.2 included)

Hose feed - EC209 - QS45 TECO14 short

Article no: 742851

Position58

Nummer på tegningen2

Hose feed - EC209 - QS45 TECO14 short

Article no: 742851

O-ring 8,73x1,78 NBR 90 shore

Article no: 710959

Position18

Nummer på tegningen12

O-ring 8,73x1,78 NBR 90 shore

Article no: 710959

O-ring 7,65x1,78 FKM 90 shore Viton NG4

Article no: 710960

Position10

Nummer på tegningen4

O-ring 7,65x1,78 FKM 90 shore Viton NG4

Article no: 710960

Directional valve NG4 lock 24V JT

Article no: 730310

Position15

Nummer på tegningen1

Directional valve NG4 lock 24V JT

Article no: 730310

(POS.10 included)

Coil NG4 24V JT

Article no: 730311

Position86

Nummer på tegningen1

Coil NG4 24V JT

Article no: 730311

Nut directional valve NG4

Article no: 1006785

Position87

Nummer på tegningen1

Nut directional valve NG4

Article no: 1006785

Screw MC6S 5x35 12.9 untreated ISO4762

Article no: 610404

Position16

Nummer på tegningen4

Screw MC6S 5x35 12.9 untreated ISO4762

Article no: 610404

Torque: 9,7Nm

Extension cable 5-pole M12-FULL 0,75m Robo hose

Article no: 8000784

Position77

Nummer på tegningen1

Extension cable 5-pole M12-FULL 0,75m Robo hose

Article no: 8000784

Cut cable protection: 130mm

Screw MC6S 5x12 12.9 untreated ISO4762

Article no: 6000077

Position76

Nummer på tegningen6

Screw MC6S 5x12 12.9 untreated ISO4762

Article no: 6000077

Adapter cable JT 2P-DT 2S

Article no: 1017478

Position67

Nummer på tegningen1

Adapter cable JT 2P-DT 2S

Article no: 1017478

For EC-Oil

Adapter cable M12 8P-DTM 6S

Article no: 842148

Position64

Nummer på tegningen1

Adapter cable M12 8P-DTM 6S

Article no: 842148

For Q-Safe

Adapter cable DTM 12P-DT 2S/4xJT 2S

Article no: 1029599

Position68

Nummer på tegningen2

Adapter cable DTM 12P-DT 2S/4xJT 2S

Article no: 1029599

For EC-Oil. Replace POS.59 & 64

Resistor cable 120ohm M12 5S-M12 5S-3m

Article no: 8000824

Position78

Nummer på tegningen1

Resistor cable 120ohm M12 5S-M12 5S-3m

Article no: 8000824

Screw MC6S 5x40 12.9 untreated ISO4762

Article no: 610405

Position28

Nummer på tegningen4

Screw MC6S 5x40 12.9 untreated ISO4762

Article no: 610405

Rubber Steel Clamp Ø16

Article no: 6000009

Position70

Nummer på tegningen1

Rubber Steel Clamp Ø16

Article no: 6000009

Screw MC6S 5x30 12.9 untreated ISO4762

Article no: 610403

Position24

Nummer på tegningen12

Screw MC6S 5x30 12.9 untreated ISO4762

Article no: 610403

Torque: 9,7Nm

O-ring 15,3x2,4 NBR 70 shore EC209

Article no: 712402

Position3

Nummer på tegningen2

O-ring 15,3x2,4 NBR 70 shore EC209

Article no: 712402

Adapter 236-06-06

Article no: 710131

Position92

Nummer på tegningen1

Adapter 236-06-06

Article no: 710131

Washer NL5-DPE 5,4x9,0x1,7

Article no: 611038

Position75

Nummer på tegningen4

Washer NL5-DPE 5,4x9,0x1,7

Article no: 611038

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

Position82

Nummer på tegningen6

Washer NL10-DPE 10,7x16,6x2,7

Article no: 611041

Seal washer GBR08 1/2"

Article no: 710704

Position25

Nummer på tegningen2

Seal washer GBR08 1/2"

Article no: 710704

Plug VSTIR38ED 3/8"

Article no: 711504

Position27

Nummer på tegningen2

Plug VSTIR38ED 3/8"

Article no: 711504

Adapter 135-06-08

Article no: 710122

Position26

Nummer på tegningen2

Adapter 135-06-08

Article no: 710122

Adapter 136-06-06

Article no: 710106

Position30

Nummer på tegningen2

Adapter 136-06-06

Article no: 710106

Adapter 138-04-29 ( compact 136-04-04 )

Article no: 710135

Position89

Nummer på tegningen1

Adapter 138-04-29 ( compact 136-04-04 )

Article no: 710135

Screw M6S 10x20 8.8 FZB ISO4017

Article no: 610141

Position83

Nummer på tegningen2

Screw M6S 10x20 8.8 FZB ISO4017

Article no: 610141

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

Position4

Nummer på tegningen8

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

QTY: 4 part of make up

ILME cover21.21 with lever CKAX 03 CXA

Article no: 810208

Position63

Nummer på tegningen1

ILME cover21.21 with lever CKAX 03 CXA

Article no: 810208

Banjo bolt 4451-04

Article no: 710271

Position7

Nummer på tegningen4

Banjo bolt 4451-04

Article no: 710271

Seal washer GBR06 3/8"

Article no: 710703

Position29

Nummer på tegningen2

Seal washer GBR06 3/8"

Article no: 710703

Seal washer GBR04 1/4"

Article no: 710702

Position6

Nummer på tegningen8

Seal washer GBR04 1/4"

Article no: 710702

O-ring 9,25x1,78 FKM 90 shore Viton Green NG6

Article no: 710901

Position17

Nummer på tegningen4

O-ring 9,25x1,78 FKM 90 shore Viton Green NG6

Article no: 710901
