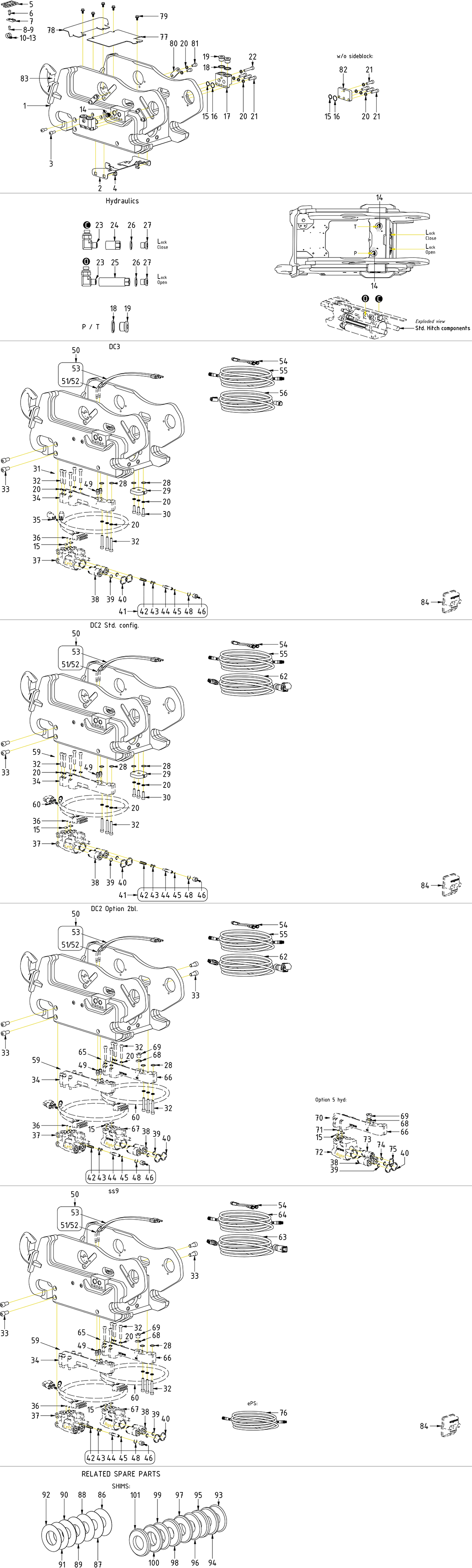

S45 (from 2024)

Pos

Artikel

Ekstra info

Nummer på tegningen

Pris (ekskl. moms)

Power plug ECO45 W S-quick hitch -DTM

Article no: 8002375

Position60

Nummer på tegningen1

Power plug ECO45 W S-quick hitch -DTM

Article no: 8002375

Cable gland torque: 6Nm

Shim chamfered Ø116/46 x 15

Article no: 1073455

Position95

Nummer på tegningen1

Shim chamfered Ø116/46 x 15

Article no: 1073455

Protection Plug DTM06-12SA

Article no: 8002058

Position61

Nummer på tegningen1

Protection Plug DTM06-12SA

Article no: 8002058

Connection plate S45 bolted

Article no: 1074147

Position2

Nummer på tegningen1

Connection plate S45 bolted

Article no: 1074147

Screw M6SF 8x12H 8.8 FZB(A2K) DIN6921 Ribbed flange

Article no: 6000120

Position79

Nummer på tegningen5

Screw M6SF 8x12H 8.8 FZB(A2K) DIN6921 Ribbed flange

Article no: 6000120

Shim Ø116/46 x 1

Article no: 1073445

Position87

Nummer på tegningen1

Shim Ø116/46 x 1

Article no: 1073445

Shim chamfered Ø116/51 x 10

Article no: 1073457

Position97

Nummer på tegningen1

Shim chamfered Ø116/51 x 10

Article no: 1073457

Cover plate small S45

Article no: 1078383

Position78

Nummer på tegningen1

Cover plate small S45

Article no: 1078383

Shim chamfered Ø116/51 x 5

Article no: 1073456

Position96

Nummer på tegningen1

Shim chamfered Ø116/51 x 5

Article no: 1073456

Blind rivet 4,0x12,3 DIN7337 alu/steel

Article no: 6000294

Position6

Nummer på tegningen2

Blind rivet 4,0x12,3 DIN7337 alu/steel

Article no: 6000294

QTY: 6 for DC2, ss9

Side block S45 - for hose connection

Article no: 1074129

Position17

Nummer på tegningen2

Side block S45 - for hose connection

Article no: 1074129

Unit cable DC3 EC206B-EC233-3,5m

Article no: 8002371

Position56

Nummer på tegningen1

Unit cable DC3 EC206B-EC233-3,5m

Article no: 8002371

Attach to 4P

Cover plate S45 - without side-block

Article no: 1074128

Position82

Nummer på tegningen2

Cover plate S45 - without side-block

Article no: 1074128

Extension cable 6/8-pole M12-4,4m Robo hose

Article no: 8002249

Position55

Nummer på tegningen1

Extension cable 6/8-pole M12-4,4m Robo hose

Article no: 8002249

Attach to Y-split

Flat seal for ECO 1/4" V3

Article no: 1053936

Position74

Nummer på tegningen1

Flat seal for ECO 1/4" V3

Article no: 1053936

Block ECO45 W-S45-QH-2hy 1cl 1el left (assembly) DC3

Article no: 1078881

Position31

Nummer på tegningen1

Block ECO45 W-S45-QH-2hy 1cl 1el left (assembly) DC3

Article no: 1078881

(POS.15, 20, 32, 34-38, 40-41, 49)

Locktab kit Pejo 202-3

Article no: 404250

Position83

Nummer på tegningen1

Locktab kit Pejo 202-3

Article no: 404250

Lifting hook spare part

Block ECO45 W-S45-quick hitch -2hy 1cl 1el left (assembly)

Article no: 1078272

Position59

Nummer på tegningen1

Block ECO45 W-S45-quick hitch -2hy 1cl 1el left (assembly)

Article no: 1078272

(POS.15,20,32,34, 36-38,40-41, 49,60)

Unit cable DC2 ECO W (Q)S45-QS60-2,5m

Article no: 1048527

Position62

Nummer på tegningen1

Unit cable DC2 ECO W (Q)S45-QS60-2,5m

Article no: 1048527

Attach to Left 12P

Shim chamfered Ø116/46 x 5

Article no: 1073452

Position93

Nummer på tegningen1

Shim chamfered Ø116/46 x 5

Article no: 1073452

Shim chamfered Ø116/61 x 15

Article no: 1079271

Position101

Nummer på tegningen1

101

Shim chamfered Ø116/61 x 15

Article no: 1079271

Shim chamfered Ø116/61 x 10

Article no: 1074250

Position100

Nummer på tegningen1

100

Shim chamfered Ø116/61 x 10

Article no: 1074250

Protection Plug DTM06-6S

Article no: 8000620

Position58

Nummer på tegningen1

Protection Plug DTM06-6S

Article no: 8000620

Coupling ECO 1/4" female V3

Article no: 1053683

Position73

Nummer på tegningen1

Coupling ECO 1/4" female V3

Article no: 1053683

Torque: 60Nm. (POS.74 incl.)

Unit cable ePS ss9, ss10, DC2 ECO W S45-S80-3m

Article no: 8002458

Position76

Nummer på tegningen1

Unit cable ePS ss9, ss10, DC2 ECO W S45-S80-3m

Article no: 8002458

Strain relief plate ZL60 4x

Article no: 8000703

Position5

Nummer på tegningen1

Strain relief plate ZL60 4x

Article no: 8000703

QTY: 2 for DC2, ss9

Adapter ORFS 067005-04-04

Article no: 7000247

Position23

Nummer på tegningen2

Adapter ORFS 067005-04-04

Article no: 7000247

Shim Ø116/51 x 1

Article no: 1073448

Position89

Nummer på tegningen1

Shim Ø116/51 x 1

Article no: 1073448

Screw MC6S 5x10 8.8 FZB ISO4762

Article no: 6000312

Position8

Nummer på tegningen1

Screw MC6S 5x10 8.8 FZB ISO4762

Article no: 6000312

QTY: 2 for ss9

O-ring 15,6x1,78 NBR 90 shore

Article no: 7001934

Position15

Nummer på tegningen4

O-ring 15,6x1,78 NBR 90 shore

Article no: 7001934

Cover plate S45 - without ECO-block

Article no: 1073648

Position29

Nummer på tegningen1

Cover plate S45 - without ECO-block

Article no: 1073648

Shim Ø116/61 x 1

Article no: 1074252

Position92

Nummer på tegningen1

Shim Ø116/61 x 1

Article no: 1074252

O-ring 4,48x1,78 NBR 90 shore

Article no: 7001849

Position36

Nummer på tegningen2

O-ring 4,48x1,78 NBR 90 shore

Article no: 7001849

Shim chamfered Ø116/61 x 5

Article no: 1074249

Position99

Nummer på tegningen1

Shim chamfered Ø116/61 x 5

Article no: 1074249

Shim Ø116/46 x 0,5

Article no: 1073444

Position86

Nummer på tegningen1

Shim Ø116/46 x 0,5

Article no: 1073444

Power plug 12P ECO45 W S-QH - DC3

Article no: 8002452

Position35

Nummer på tegningen1

Power plug 12P ECO45 W S-QH - DC3

Article no: 8002452

Hose - 3m - For hose kit - lubricant ECO

Article no: 790176

Position53

Nummer på tegningen2

Hose - 3m - For hose kit - lubricant ECO

Article no: 790176

Piston sealing KPOR130 12x7,1x2,2

Article no: 1024112

Position43

Nummer på tegningen2

Piston sealing KPOR130 12x7,1x2,2

Article no: 1024112

(O-ring incl. with seal ring)

O-ring 3,69x1,78 NBR 90 shore

Article no: 1024115

Position45

Nummer på tegningen1

O-ring 3,69x1,78 NBR 90 shore

Article no: 1024115

Block ECO45 W-S45-quick hitch -2hy1el right (assembly)

Article no: 1078359

Position65

Nummer på tegningen1

Block ECO45 W-S45-quick hitch -2hy1el right (assembly)

Article no: 1078359

(POS.15,20,32,38,40,60,66-67 incl.)

Unit cable ss9-2 ECO W (Q)S45-QS50-2,5m

Article no: 1036844

Position63

Nummer på tegningen1

Unit cable ss9-2 ECO W (Q)S45-QS50-2,5m

Article no: 1036844

Attach to Left 12P

Shim chamfered Ø116/51 x 15

Article no: 1073458

Position98

Nummer på tegningen1

Shim chamfered Ø116/51 x 15

Article no: 1073458

Shim Ø116/51 x 2

Article no: 1073449

Position90

Nummer på tegningen1

Shim Ø116/51 x 2

Article no: 1073449

O-ring 14x2 70 shore

Article no: 7000767

Position48

Nummer på tegningen1

O-ring 14x2 70 shore

Article no: 7000767

Extension cable 6/8-pole M12-3,4m Robo hose

Article no: 8002250

Position64

Nummer på tegningen2

Extension cable 6/8-pole M12-3,4m Robo hose

Article no: 8002250

Attach 1 to Y-split, 1 to powerplug

Coupling ECO 3/8" female V3

Article no: 1053029

Position38

Nummer på tegningen2

Coupling ECO 3/8" female V3

Article no: 1053029

Torque: 60Nm. (POS.39 incl.)

Screw MC6S 8x50H 12.9 Geomet ISO4762

Article no: 611597

Position32

Nummer på tegningen8

Screw MC6S 8x50H 12.9 Geomet ISO4762

Article no: 611597

Torque: 40Nm

Deutsch Dust protection to DT04-4P

Article no: 8002372

Position57

Nummer på tegningen1

Deutsch Dust protection to DT04-4P

Article no: 8002372

Adapter tube-lock long S45/S60/S70/S80

Article no: 1071216

Position25

Nummer på tegningen1

Adapter tube-lock long S45/S60/S70/S80

Article no: 1071216

Loxeal 83-52

Spring 6058

Article no: 1024113

Position42

Nummer på tegningen1

Spring 6058

Article no: 1024113

Rubber Steel Clamp Ø10

Article no: 6000003

Position11

Nummer på tegningen2

Rubber Steel Clamp Ø10

Article no: 6000003

QTY: 1 for DC2

Adapter cable M12 8P-2xM12 5S

Article no: 8002139

Position54

Nummer på tegningen1

Adapter cable M12 8P-2xM12 5S

Article no: 8002139

Attach to QS sensors

Cage nut M8

Article no: 6000400

Position4

Nummer på tegningen4

Cage nut M8

Article no: 6000400

Hose kit - Machine hitch - Lubrication ECO W

Article no: 7000514

Position50

Nummer på tegningen1

Hose kit - Machine hitch - Lubrication ECO W

Article no: 7000514

(POS.51-53 incl.)

Pipe Plug DIN 906 3/8" 180154

Article no: 711522

Position14

Nummer på tegningen2

Pipe Plug DIN 906 3/8" 180154

Article no: 711522

For EC-Oil 2bl. See position on p.3

Flat seal for ECO 3/8" V3

Article no: 1052976

Position39

Nummer på tegningen2

Flat seal for ECO 3/8" V3

Article no: 1052976

Dirt protection ECO 1/4"

Article no: 1054419

Position75

Nummer på tegningen1

Dirt protection ECO 1/4"

Article no: 1054419

Protection-ECO45 W-Quick hitch

Article no: 1047812

Position84

Nummer på tegningen1

Protection-ECO45 W-Quick hitch

Article no: 1047812

Part of make up

Rubber Steel Clamp Ø6

Article no: 6000027

Position10

Nummer på tegningen2

Rubber Steel Clamp Ø6

Article no: 6000027

Adapter tube-lock short S40/S45/S60/S70/S80

Article no: 1071217

Position24

Nummer på tegningen1

Adapter tube-lock short S40/S45/S60/S70/S80

Article no: 1071217

Loxeal 83-52

Shim chamfered Ø116/46 x 10

Article no: 1073453

Position94

Nummer på tegningen1

Shim chamfered Ø116/46 x 10

Article no: 1073453

Central lubrication kit ECO W V2

Article no: 1050794

Position41

Nummer på tegningen1

Central lubrication kit ECO W V2

Article no: 1050794

(POS.42-48 incl.)

Block ECO45 W-S45-quick hitch -3hy right (assembly)

Article no: 1078279

Position70

Nummer på tegningen1

Block ECO45 W-S45-quick hitch -3hy right (assembly)

Article no: 1078279

(POS.15,20,32,38,40,66,71-73,75 incl.)

Shim Ø116/61 x 0,5

Article no: 1074251

Position91

Nummer på tegningen1

Shim Ø116/61 x 0,5

Article no: 1074251

Shim Ø116/51 x 0,5

Article no: 1073447

Position88

Nummer på tegningen1

Shim Ø116/51 x 0,5

Article no: 1073447

Screw K6S 5x10 10.9 FZB ISO7380

Article no: 6000408

Position9

Nummer på tegningen3

Screw K6S 5x10 10.9 FZB ISO7380

Article no: 6000408

Cover plate large S45

Article no: 1078384

Position77

Nummer på tegningen1

Cover plate large S45

Article no: 1078384

Holder Deutsch DT/DTM connector

Article no: 810662

Position7

Nummer på tegningen2

Holder Deutsch DT/DTM connector

Article no: 810662

For DC2, ss9

Grease piston for ECO block

Article no: 1024111

Position44

Nummer på tegningen1

Grease piston for ECO block

Article no: 1024111

Plug DIN 908 1/2"

Article no: 7000800

Position19

Nummer på tegningen6

Plug DIN 908 1/2"

Article no: 7000800

O-ring 9,25 x 1,78 NBR 70 shore

Article no: 712429

Position47

Nummer på tegningen1

O-ring 9,25 x 1,78 NBR 70 shore

Article no: 712429

Located inside nut

Nut greasepiston V2

Article no: 1047688

Position46

Nummer på tegningen1

Nut greasepiston V2

Article no: 1047688

Wrap with thread sealing tape

Lock plate-UNI axle-S40/S45

Article no: 1073400

Position80

Nummer på tegningen4

Lock plate-UNI axle-S40/S45

Article no: 1073400

Assemble with slight play

Screw MC6S 8x20H 12.9 ZFSHL ISO4762

Article no: 6000157

Position3

Nummer på tegningen4

Screw MC6S 8x20H 12.9 ZFSHL ISO4762

Article no: 6000157

O-ring 18,77x1,78 NBR 90 shore

Article no: 710981

Position16

Nummer på tegningen2

O-ring 18,77x1,78 NBR 90 shore

Article no: 710981

Screw MC6S 8x45 12.9 Geomet ISO4762

Article no: 6000399

Position22

Nummer på tegningen2

Screw MC6S 8x45 12.9 Geomet ISO4762

Article no: 6000399

Torque: 40Nm

Rubber Steel Clamp Ø14

Article no: 613009

Position12

Nummer på tegningen2

Rubber Steel Clamp Ø14

Article no: 613009

O-ring 8,73x1,78 NBR 90 shore

Article no: 710959

Position71

Nummer på tegningen2

O-ring 8,73x1,78 NBR 90 shore

Article no: 710959

Rubber Steel Clamp Ø16

Article no: 6000009

Position13

Nummer på tegningen1

Rubber Steel Clamp Ø16

Article no: 6000009

Tube sleeve 45° Push-In 15mm

Article no: 7001980

Position51

Nummer på tegningen2

Tube sleeve 45° Push-In 15mm

Article no: 7001980

Depends on the specific hitch model

Tube sleeve straight Push-In - 20mm

Article no: 7001521

Position52

Nummer på tegningen2

Tube sleeve straight Push-In - 20mm

Article no: 7001521

Depends on the specific hitch model

Push-in Coupling R1/8" PGE06KR lubrication kit

Article no: 790172

Position49

Nummer på tegningen2

Push-in Coupling R1/8" PGE06KR lubrication kit

Article no: 790172

Screw MC6S 8x30 12.9 ZFSHL ISO4762

Article no: 611519

Position21

Nummer på tegningen6

Screw MC6S 8x30 12.9 ZFSHL ISO4762

Article no: 611519

QTY: 8 w/o sideblock Torque: 40Nm

Screw MC6S 8x16H 12.9 ZFSHL ISO4762

Article no: 610432

Position81

Nummer på tegningen8

Screw MC6S 8x16H 12.9 ZFSHL ISO4762

Article no: 610432

Screw MC6S 12x25H 12.9 ZFSHL ISO4762

Article no: 6000164

Position33

Nummer på tegningen2

Screw MC6S 12x25H 12.9 ZFSHL ISO4762

Article no: 6000164

Torque: 136Nm

Plug Din 908 1/4"

Article no: 711505

Position27

Nummer på tegningen2

Plug Din 908 1/4"

Article no: 711505

Screw MC6S 8x25 12.9 ZFSHL ISO4762

Article no: 6000143

Position30

Nummer på tegningen3

Screw MC6S 8x25 12.9 ZFSHL ISO4762

Article no: 6000143

Torque: 40Nm

Seal washer GBR08 1/2"

Article no: 710704

Position18

Nummer på tegningen6

Seal washer GBR08 1/2"

Article no: 710704

Dirt protection block/coupling ECO 3/8"

Article no: 1028274

Position40

Nummer på tegningen2

Dirt protection block/coupling ECO 3/8"

Article no: 1028274

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

Position20

Nummer på tegningen27

Washer NL8-DPE 8,7x13,5x2,7

Article no: 611040

O-ring 15,6x1,78 NBR 70 shore

Article no: 710912

Position28

Nummer på tegningen4

O-ring 15,6x1,78 NBR 70 shore

Article no: 710912

Seal washer GBR06 3/8"

Article no: 710703

Position68

Nummer på tegningen1

Seal washer GBR06 3/8"

Article no: 710703

Seal washer GBR04 1/4"

Article no: 710702

Position26

Nummer på tegningen2

Seal washer GBR04 1/4"

Article no: 710702
